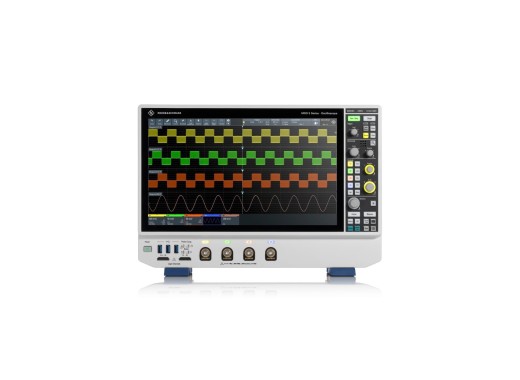

Rohde & Schwarz MXO54-PRO-Bündel
Aktion! Dieses Produkt ist vorübergehend bis zum 30. November 2026 im Preis reduziert!
Details
Die MXO45-Oszilloskopserie zeichnet sich durch eine extrem hohe Erfassungsrate von 4,5 Millionen Wellenformen/s aus. Jeder analoge Kanal verfügt über eine im Vergleich zu anderen Oszilloskopen hohe Speichertiefe von 500 Mpts. Die Speichertiefe kann auch auf 1 Gpts erweitert werden. Die MXO5-Serie hat eine vertikale Auflösung von 12 Bit und eine vertikale Auflösung von 18 Bit für den High-Definition-Modus. Das Oszilloskop ist sehr leise und erzeugt kaum Kühlgeräusche. Er hat ein niedriges Grundrauschen von -160 dBm/Hz und eine genaue und schnelle Auslösung von < 21ns. Die MXO5-Serie verfügt über ein kapazitives 15,6-Zoll-Full-HD-Touchscreen-Display mit einer intuitiven Benutzeroberfläche, die unter anderem ein Menü zur Funktionssuche sowie den Fernzugriff über LAN bietet. Außerdem verfügt die MXO54-Serie über eine VESA-Halterung, mit der die Oszilloskope montiert werden können.
MXO5-PRO
Dieses Paket umfasst Folgendes:
- MXO54-350 Oszilloskop
- MXO5-B245 Option für 500 MHz Bandbreite
- MXO5-K510 Serielle Busse mit niedriger Übertragungsrate
- MXO5-K520 Automobilprotokolle
- MXO5-K560 Automobil-Ethernet-Busse
- MXO5-K31 Leistungsanalyse
- MXO5-K36 Frequenzganganalyse
- MXO5-K550 MIPI-Protokolle mit niedriger Übertragungsrate
- MXO5-K530 Protokolle für die Luft- und Raumfahrt
- MXO5-B6 ARB-Generator
Bündelübersicht
| Modell | MXO54-BASC | MXO54-PRO | MXO54-ULTM |
|---|---|---|---|
| Bandbreite | 350 MHz | 500 MHz | 2 GHz |
| Speichertiefe | 500 Mpts | 500 Mpts | 1 Gpts |
| Zusatzfunktionen | Signalgenerator | Signalgenerator, Frequenzganganalysator, Leistungsanalyse- Paket, Triggerung und Dekodierung | Signalgenerator, Frequenzganganalysator, Leistungsanalyse-Paket, Triggerung und Dekodierung, zusätzlicher Speicher, Logik-Prüfspitzen mit MSO-Option. |
| Preis |
Technische Daten
| Kanäle | 4 |
| Abtastrate | 5 GS/s |
| Wellenformerfassungsrate | 4.500.000 WFM/s |
| Vertikale Auflösung | 12 Bit (18 Bit im HD-Modus) |
| Vertikale Skalierung | 0,5 mV/Div – 1 V/Div |
| Horizontale Skalierung | 200 ps/Div – 10.000 s/Div |
| Schnittstellen | USB-Host, USB-Gerät, LAN, HDMI |
| Dekodierungsoptionen | IIC, SPI, UART/RS232, CAN, LIN |
| Anzeige | 15,6-Zoll-TFT-LCD (1920 × 1080, Touchscreen) |
| Abmessungen | 445 × 314 × 153 |
| Gewicht | 9 kg |
Optionen
Für dieses Produkt stehen zahlreiche Optionen zur Verfügung. Eine Auflistung aller Optionen finden Sie bitte im Datenblatt.Zubehör
Die MXO54-Serie wird standardmäßig mit folgendem Zubehör geliefert:
- Passiver Tastkopf 700 MHz
- Netzkabel
Downloads
| Rohde & Schwartz MXO5 user manual |  (23.76 MB) | Download |
| Rohde & Schwartz MXO5 datasheet | (19.21 MB) | Download |
| Rohde & Schwartz MXO5 specifications | (1.08 MB) | Download |
