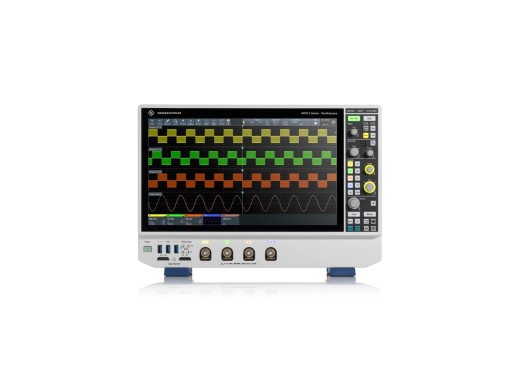

Rohde & Schwarz MXO54-ULTM-Paket
Details
Die MXO54-Serie ist eine Oszilloskopreihe mit einer extrem hohen Wellenform-Erfassungsrate von 4,5 Millionen Wellenformen/s. Jeder analoge Kanal verfügt über eine hohe Speichertiefe von 1 Gpts, was im Vergleich zu anderen Oszilloskopen hoch ist. Die MXO5-Serie bietet eine vertikale Auflösung von 12 Bit und eine vertikale Auflösung von 18 Bit im HD-Modus. Das Oszilloskop ist sehr leise und erzeugt nur geringe Kühlgeräusche. Es hat einen niedrigen Rauschpegel von -160 dBm/Hz und einen präzisen und schnellen Trigger von < 21 ns. Die Oszilloskope der MXO5-Serie verfügen über ein 15,6" Full-HD-TFT-Display mit kapazitivem Touchscreen und einer intuitiven Benutzeroberfläche, die beispielsweise ein Funktionssuchmenü und Fernzugriff über LAN bietet. Die MXO54-Serie ist zudem mit einer VESA-Halterung zur Montage der Oszilloskope ausgestattet.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
MXO5-BASC
Dieses Paket enthält Folgendes:
- MXO54-350 Oszilloskop
- MXO5-B2420 2-GHz-Bandbreitenoption
- MXO5-K510 Serielle Busse mit niedriger Geschwindigkeit
- MXO5-K520 Automotive Protokolle
- MXO5-K560 Automotive-Ethernet-Busse
- MXO5-K31 Leistungsanalyse
- MXO5-K36 Frequenzganganalyse
- MXO5-K550 MIPI-Low-Speed-Protokolle
- MXO5-K530 Luft- und Raumfahrtprotokolle
- MXO5-B6 ARB-Generator
- MXO5-B1 Mixed-Signal-Option
- MXO5-B110 Speicheroption 1 Gpts
Bundle-Übersicht
| Modell | MXO54-BASC | MXO54-PRO | MXO54-ULTM |
|---|---|---|---|
| Bandbreite | 350 MHz | 500 MHz | 2 GHz |
| Speichertiefe | 500 Mpts | 500 Mpts | 1 Gpts |
| Zusätzliche Funktionen | Wellenformgenerator | Wellenformgenerator, Frequenzganganalysator, Leistungsanalyse Paket, Trigger & Dekodierung | Wellenformgenerator, Frequenzganganalysator, Leistungsanalyse Paket, Trigger & Dekodierung, zusätzlicher Speicher, Logiksonden mit MSO-Option. |
| Preis |
Technische Daten
| Kanäle | 4 |
| Abtastrate | 5 GS/s |
| Wellenform-Erfassungsrate | 4.500.000 WFM/s |
| Vertikale Auflösung | 12 Bit (18 Bit im HD-Modus) |
| Vertikale Skala | 0,5 mV/div – 1 V/div |
| Horizontale Skala | 200 ps/div - 10000 s/div |
| Schnittstellen | USB-Host, USB-Gerät, LAN, HDMI |
| Dekodierungsoptionen | IIC, SPI, UART/RS232, CAN, LIN |
| Display | 15,6" TFT-LCD (1920 x 1080, Touchscreen) |
| Abmessungen | 445 × 314 × 153 |
| Gewicht | 9 kg |
Optionen
Für dieses Produkt sind zahlreiche Optionen verfügbar. Eine vollständige Liste finden Sie im Datenblatt.Zubehör
Die MXO54-Serie wird standardmäßig mit folgendem Zubehör geliefert:
- 700-MHz-Passivsonde
- Netzkabel
Downloads
| Rohde & Schwartz MXO5 user manual |  (23.76 MB) | Download |
| Rohde & Schwartz MXO5 datasheet | (19.21 MB) | Download |
| Rohde & Schwartz MXO5 specifications | (1.08 MB) | Download |
