89.25 inkl. 19% MwSt.: 89,25 € Exkl. MwSt: 75,00 €
 zzgl. Versandkosten
Lagerinfo werden geladen
  •
Produktcode: ELE005342

Details

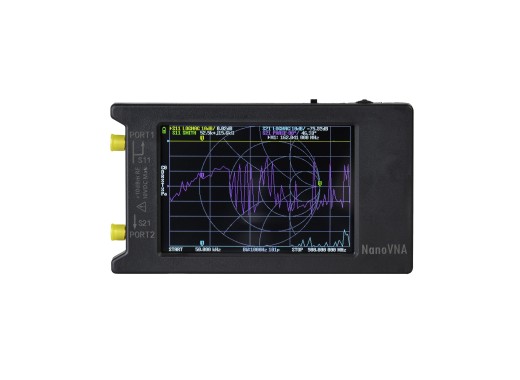

Der NanoVNA-H4 ist ein tragbarer Vektor-Netzwerkanalysator für den Bereich von 10 kHz bis 1,5 GHz, mit dem sich Reflexions- und Transmissionskoeffizienten von Geräten messen lassen, ohne dass ein großer Analysator erforderlich ist. Der Analysator verfügt über einen 3,95"-Touchscreen, auf dem die Messungen in 101 Punkten angezeigt werden können. Darüber hinaus verfügt der NanoVNA-H über einen eingebauten 1950-mAh-Akku und kann über USB(-C) an ein Android-Handy oder einen PC angeschlossen werden. Sowohl eine WebApp für Google Chrome als auch eine Android-App sind verfügbar, um den Analysator zu steuern und die Messungen anzuzeigen.

Es sind viele verschiedene Versionen im Umlauf, wir verkaufen das Original NanoVNA-H4 von Hugen. Der Entwickler dieses NanoVNA-H4 hat eine ausführliche Wiki-Seite mit allen Anleitungsschritten und weiteren Informationen erstellt. Sie finden diese Seite hier.

Den NanoVNA-H mit 2,8" Touchscreen finden Sie hier.

Spezifikationen

Bandbreite 10 kHz - 1,5 GHz
Messbereich 70dB (50kHz-300MHz)
60dB (300MHz-900MHz)
40dB (0,9GHz-1,5GHz)
Anschluss-SWR < 1.1
Frequenztoleranz < 2,5 ppm
Frequenzstabilität < 0,5 ppm
Anzahl der Abtastpunkte 101
Batterie Eingebauter 1950-mAh-Akku
Schnittstelle USB Typ-c
Anzeige 3,95"-Touchscreen-TFT-LCD (320x240)
Abmessungen 75 x 133 x 18 mm
Vorsicht! Der NanoVNA funktioniert nur mit MicroSD <32GB-Karten.

Zubehör

Der NanoVNA-H4 wird standardmäßig mit folgenden Komponenten geliefert:

  • USB-Typ-C-Kabel
  • 2x 15 cm SMA-Stecker-Stecker TG316 RF-Kabel
  • SMA MALE Kalibrierungsset OPEN
  • SMA MALE-Kalibriersatz SHORT
  • SMA MALE Kalibriersatz LOAD
  • SMA FEMALE auf FEMALE Stecker
  • Typ-c auf Typ-c Kabel

Vor-und Nachteile

  • Praktischer und preiswerter tragbarer Vektor-Netzwerkanalysator
  • Kann von einem PC/Telefon (Android) bedient werden
  • 4" Touchscreen
  • Relativ kleine Frequenzbandbreite

Downloads

Ähnliche Produkte

NanoVNA-H Vektor-Netzwerkanalysator
59.5 inkl. 19% MwSt.: 59,50 € Exkl. MwSt: 50,00 €

Neueste Kundenbewertungen

Eine Bewertung schreiben

Alle Bewertungen (2)

Bewertung von Robert Heinz
Geschrieben am 05.03.2024
Für den Preis ist die Kiste top.
Wunderdinge kann man hier nicht erwarten.
Einen Ersatz fuer einen richtigen VNA ist das natuerlich nicht.
Für Funktionstests ist das Gerät allemal zu gebrauchen.
Prima auch fuer Ausseneinsatz.
Die Einschränkungen mit 101 Samples per Scan im Standalone Betrieb und die limitierte Empfindlichkeit sind dem Funktionsprinzip geschuldet.
Der 4 Zoll Schirm muss aber zwingend sein, insbesondere wenn die Augen nicht mehr brandneu sind.
Bewertung von Ralf Kürschner
Geschrieben am 28.01.2023
Good ordering process. Speedy delivery. Fair price. If there is anything else I need, I'll be happy to order from here again.
