Rohde & Schwarz LCX200 LCR-Messgerät
Details

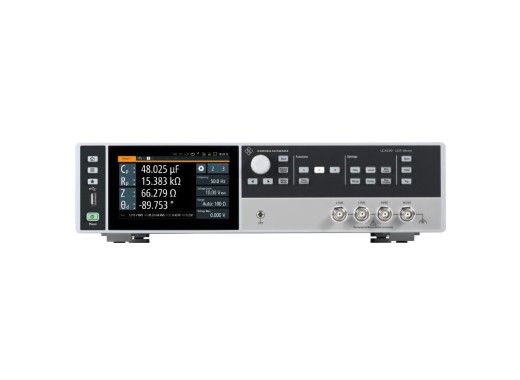

Das LCR-Messgerät LCX200 von Rohde & Schwarz ist für die Messung von L-, C- und R-Komponenten ausgelegt. Das LCX200 hat eine Genauigkeit von ±0,05% für Impedanzmessungen und eine Genauigkeit von ±0,03° für Phasenmessungen.
Das LCX200 verfügt über drei verschiedene Messgeschwindigkeiten von 15 bis 500 Millisekunden und eine schnelle Protokollierungsfunktion, die alle Messwerte bis zu 10 Mal pro Sekunde aufzeichnet.
Das LCR-Messgerät hat eine obere Grenzfrequenz von 500 kHz und deckt auch Gleichstrommessungen ab. Darüber hinaus verfügt das LCR-Meter über eine interne DC-Vorspannung von bis zu 10 V.
Mit der erweiterten Analysefunktion des Messgeräts können dynamische Impedanzmessungen durchgeführt werden, die für eine Reihe von Frequenzwerten oder anderen Parametern bestimmt werden.
Darüber hinaus verfügt das LCX200 über einen großen kapazitiven Touchscreen zur einfachen Bedienung der Geräte und zur Anzeige der Messergebnisse. Schließlich ist das LCX200 aufgrund seiner Fernsteuerbarkeit und der Möglichkeit des Rack-Einbaus sehr gut für Systemanwendungen geeignet.
Das LCX200 ist mit einer Reihe von Optionen erweiterbar; diese sind in der nachstehenden Tabelle aufgeführt.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | LCX100 | LCX200 |
|---|---|---|
| Frequenz des Prüfsignals | DC, 4 Hz bis 300 kHz | DC, 4 Hz bis 500 kHz |
| Spannung des Prüfsignals | 10 mV bis 10 V | ≤ 1 MHz: 10 mV bis 10 V ≤ 5 MHz: 50 mV bis 2 V > 5 MHz: 100 mV bis 1 V |
| Preis |
Technische Daten
| Spannung des Prüfsignals | <10 mV bis 10 V |
| DC-Vorspannung (intern) | 0 V bis +10 V |
| DC-Bias-Strom (intern) | 0 mA bis 200 mA |
| Quellenimpedanz | 10 Ω bis 100 Ω |
| Messbereich | 100 mΩ bis 100 MΩ |
| Grundgenauigkeit für Impedanzmessungen | ±0.05 % |
| Grundgenauigkeit für Phasenmessungen | ±0.03° |
| Schnittstellen | USB-Host/Gerät, LAN, Triggereingang, digitale E/A |
| Abmessungen | 362 × 99 × 357 mm |
| Gewicht | 2,7 kg |
Liste der Messfunktionen
| Cp | Kapazitätswert, gemessen mit dem Modell der Parallel-Äquivalenzschaltung |
| Cs | Kapazitätswert, gemessen mit dem Modell der Reihenersatzschaltung |
| Lp | Induktivitätswert, gemessen mit dem Modell der Parallel-Äquivalenzschaltung |
| Ls | Induktivitätswert, gemessen mit dem Modell der Reihenersatzschaltung |
| D | Dissipationsfaktor |
| Q | Qualitätsfaktor (Kehrwert von D) |
| G | Äquivalenter Parallelleitwert, gemessen mit dem Modell der Parallel-Äquivalenzschaltung |
| Rp | Äquivalenter Parallelwiderstand, gemessen mit dem Modell der Parallel-Äquivalenzschaltung |
| Rs | Äquivalenter Serienwiderstand, gemessen mit dem Serien-Ersatzschaltbild |
| Rdc | Gleichstromwiderstand |
| R | Widerstand |
| X | Reaktanz |
| Z | Impedanz |
| Y | Admittanz |
| Θd* | Phasenwinkel der Impedanz/Admittanz (Grad) |
| Θr* | Phasenwinkel der Impedanz/Admittanz (Radiant) |
| B | Suszeptanz |
| M* | Gegenseitige Induktivität |
| N* | Windungszahl |
Die mit * gekennzeichneten Messgrößen sind nur in Verbindung mit dem LCX-Z5 Prüfadapter verfügbar.
Optionen
Mit Hilfe der folgenden Optionen können Sie zusätzliche Funktionen hinzufügen:
| Produkt | Beschreibung | |
|---|---|---|
| LCX-Z1 | Das LCX-Z1 von Rohde & Schwarz ermöglicht den Anschluss von radialen und axialen Messleitungen an das LCX100 und LCX200 von Rohde & Schwarz. | |
| LCX-Z2 | Das LCX-Z2 von Rohde & Schwarz verwendet Kelvin-Klemmen-Messleitungen für den Anschluss von Bauteilen nicht standardisierter Größe an das LCX100 und LCX200 von Rohde & Schwarz. | |
| LCX-Z4 | Das LCX-Z4 von Rohde & Schwarz ermöglicht den Anschluss von SMD-Bauteilen an das LCX100 und LCX200 von Rohde & Schwarz über eine Prüfpinzette. | |
| LCX-Z5 | Mit dem LCX-Z5 von Rohde & Schwarz kann der Anwender die gegenseitige Induktivität, das Windungsverhältnis und den Winkel eines Transformators, Senders oder Wandlers messen. |
Zubehör
Das LCX200 wird standardmäßig geliefert mit:
- Netzkabelsatz
Vor-und Nachteile
- Schnelle Datenerfassung
- Hohe Genauigkeit
- Externe Kontrolle
Downloads
| R&S LCX series data sheet |  (9.43 MB) | Download |
