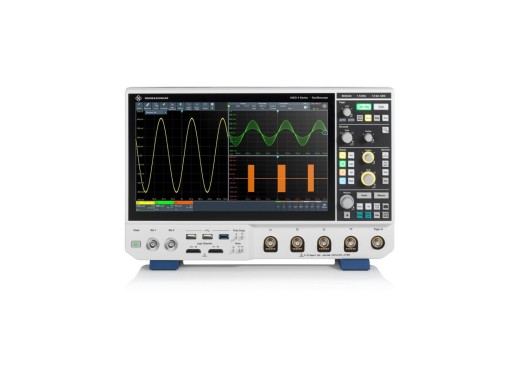

Rohde & Schwarz MXO44-2415 Oszilloskop
Aktion! Dieses Produkt ist vorübergehend bis zum 30. November 2026 im Preis reduziert!
Details
Das MXO44-2415 von ist die 1,5-GHz-Version der Oszilloskope der MXO44-Serie. Diese Oszilloskopserie zeichnet sich durch eine extrem hohe Erfassungsrate von 4,5 Millionen Wellenformen/s aus. In Verbindung mit dem 12-Bit-ADC (18 Bit im HD-Modus) können so viele kleine, seltene Ereignisse besser als mit vielen anderen Oszilloskopen beobachtet werden. Darüber hinaus verfügt diese Serie über eine große Speichertiefe von 400 Mpoints, die Aufnahmen über lange Zeiträume hinweg ermöglicht. Darüber hinaus verfügen diese Oszilloskope über eine FFT-Funktion mit einer Spektrumerfassungsrate von 45000 FFT/s und eine hochempfindliche Triggerfunktion mit geringem Trigger-Jitter.
Die MXO44-Serie verfügt über ein kapazitives 13,3-Zoll-Full-HD-Touchscreen-Display mit einer intuitiven Benutzeroberfläche, die z. B. ein Menü zur Funktionssuche und einen Fernsteuerungszugang über LAN enthält. Außerdem verfügt die MXO44-Serie über eine VESA-Halterung, mit der die Oszilloskope montiert werden können.
Paketübersicht
MXO4-BNDL wurde durch MXO4-Basic, Pro und Ultimate ersetzt| Modelle | MXO44-BASC | MXO44-PRO | MXO44-ULTM |
|---|---|---|---|
| Bandbreite | 200 MHz | 500 MHz | 1,5 GHz |
| Anstiegszeit | 1,75 ns | 700 ps | 234 ps |
| Zusatzfunktionen | Wellenformgenerator | Wellenformgenerator, Frequenzganganalysator, Leistungsanalysepaket, Trigger- und Dekodierfunktion | Wellenformgenerator, Frequenzgang-Analysator, Leistungsanalysepaket, Trigger- und Dekodierfunktion, zusätzlicher Speicher, Logiktastköpfe mit MSO-Option. |
| Preis |
Modellübersicht
| Modell | MXO44-242 | MXO44-243 | MXO44-245 | MXO44-2410 | MXO44-2415 |
|---|---|---|---|---|---|
| Bandbreite | 200 MHz | 350 MHz | 500 MHz | 1 GHz | 1,5 GHz |
| Anstiegszeit | 1,75 ns | 1 ns | 700 ps | 350 ps | 234 ps |
| Preis |
Technische Daten
| Kanäle | 4 |
| Speichertiefe | 400 Mpts (pro Kanal) |
| Abtastrate | 5 GS/s (bei 2 Kanälen, 2,5 GS/s bei 4 Kanälen) |
| Wellenformerfassungsrate | 4.500.000 WFM/s |
| Vertikale Auflösung | 12 Bit (18 Bit im HD-Modus) |
| Vertikaler Maßstab | 0,5 mV/Div – 1 V/Div |
| Horizontale Skalierung | 200 ps/Div – 10.000 s/Div |
| Schnittstellen | USB-Host, USB-Gerät, LAN, HDMI |
| Display | 13,3" TFT-LCD (1920 × 1080, Touchscreen) |
| Abmessungen | 414 × 279 × 162 |
| Gewicht | 6 kg |
Optionen
| 19-Zoll-Rackmontageadapter (Hardware) | ZZA-MXO4 | |
| Frontabdeckung (Hardware) | MXO4-Z1 | |
| Transportkoffer (Hardware) | MXO4-Z3 | |
| Transportkoffer mit Trolley (Hardware) | MXO4-Z4 | |
| 16 Kanäle für gemischte Signale (Hardware) | MXO4-B1 | |
| Speichererweiterung auf 800 Mpunkte (Software) | MXO4-B108 | |
| Erweiterung der Bandbreite auf 350 MHz (Software) | MXO4-B243 | |
| Erweiterung der Bandbreite auf 500 MHz (Software) | MXO4-B245 | |
| Erweiterung der Bandbreite auf 1 GHz (Software) | MXO4-B2410 | |
| Erweiterung der Bandbreite auf 1,5 GHz (Software) | MXO4-B2415 | |
| Funktionsgenerator (Software) | MXO4-B6 | |
| Frequenzganganalyse (Software) | MXO4-K36 | |
| Triggerung und Dekodierung bei niedrigen Geschwindigkeiten (I2C, SPI, UART/RS-232/RS-422/RS-485, Quad-SPI) (Software) | MXO4-K510 | |
| Triggerung und Dekodierung im Automobilbereich (CAN, CAN-FD, CAN-XL, LIN) (Software) | MXO4-K520 | |
| Triggerung und Dekodierung in der Luft- und Raumfahrt (ARINC-429, MIL-STD-1553) (Software) | MXO4-K530 | |
| Serielle Triggerung und Dekodierung (SPMI) (Software) | MXO4-K550 | |
| 10BASE-T1S-Triggerung und -Decodierung (Software) | MXO4-K560 |
Zubehör
Die MXO44-Serie wird standardmäßig mit folgendem Zubehör geliefert:
- 4x passiver Tastkopf
- Netzkabel
Vor-und Nachteile
- Hohe 12-Bit- Auflösung
- Großer 400-Mpts-Speicher
- 13,3-Zoll-Touchscreen
Downloads
| MXO44 series datasheet |  (374.67 KB) | Download |
| MXO4 series user manual | (28.31 MB) | Download |
