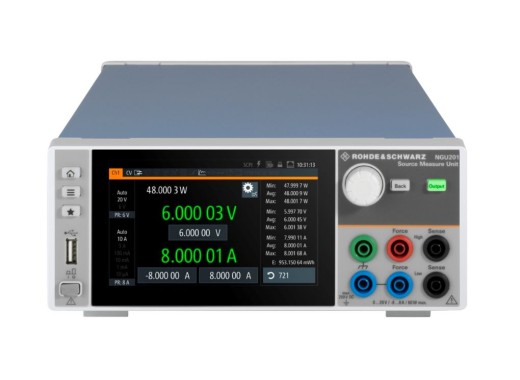

Rohde & Schwarz NGU201COM-Quellmessgerät

Das Rohde & Schwarz NGU201COM ist ein Aktionspaket, das aus einem Zwei-Quadranten-Quellmessgerät mit mehreren erweiterten Optionen besteht. Das Paket wird mit folgendem Zubehör geliefert:

• NGU201-Quellmessgerät
• NGU-K103 digitale E/A-Ports
• NGU-K104 digitales Voltmeter
• NGU-K106 Batteriesimulation

Das Rohde & Schwarz NGU201 ist ein 2-Quadranten-Quellmessgerät (SMU). Dieses Quellmessgerät kann bis zu 60 W verarbeiten. Mit seiner 2-Quadranten-Architektur kann er als Quelle oder Senke fungieren. Mit einer 6,5-stelligen Anzeigeauflösung bietet das NGU201 eine hohe Genauigkeit und Ausgangsauflösungen von bis zu 1 µV/100 pA. Mit einer Abtastrate von bis zu 500.000 Messwerten pro Sekunde erfasst das Gerät auch schnellste Schwankungen von Spannung und Strom präzise. Das Quellenmessgerät bietet eine rasche Lastwiederherstellungszeit von unter <30 µs in Verbindung mit minimalem Überschwingen – selbst bei anspruchsvollen Lastwechseln. Das Netzteil NGU201 verfügt außerdem über einen einstellbaren Spannungs-, Strom-, Leistungsschutz und einen Temperaturschutz (OVP, OCP, OPP, OTP). Das Netzteil verfügt über eine QuickArb-Funktion, mit der die Zeit/Stromfluss- oder Zeit/Spannungskurve programmiert werden kann, und eine EasyRamp-Funktion, mit der kontinuierlich ansteigende Betriebsbedingungen innerhalb eines bestimmten Zeitrahmens simuliert werden können. Darüber hinaus werden all diese Informationen auf einem hochauflösenden 5-Zoll-Farb-Touchscreen angezeigt und können über USB- oder LAN-Verbindungen ferngesteuert werden.

Modellübersicht

Modelle	NGU201	NGU401	NGU411
Anzahl der Quadranten	2	4	4
Maximale Spannung	20 V	±20 V	±20 V
Maximaler Strom	8 A	8 A	2 A
Maximale Leistung	60 W	60 W	20 W
Preis	9282 Inkl. MwSt: 9.282,00 € Exkl. MwSt: 7.800,00 €	8579.9 Inkl. MwSt: 8.579,90 € Exkl. MwSt: 7.210,00 €	5557.3 Inkl. MwSt: 5.557,30 € Exkl. MwSt: 4.670,00 €

Technische Daten

Spannungsauflösung	1µ V
Stromauflösung	100 pA
Schutzmaßnahmen	OPP, OCP, OVP, OTP
Schnittstellen	LAN, USB
Display	5" TFT
Abmessungen	222 x 97 x 436 mm
Gewicht	7,1 kg

Zubehör

Das NGU201COM wird geliefert mit:

• Netzkabel
