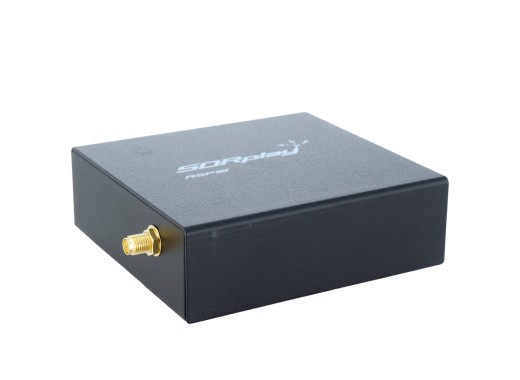

SDRplay RSP1B HF-Empfänger

Der SDRplay RSP1B ist ein SDR Empfänger für Funkprozessoren mit einem Empfangsbereich von 1 kHz bis 2 GHz. Der RSP1B ist die neue Version des RSP1A. Der RSP1B hat ein verbessertes Rauschverhalten unter 1 Mhz (siehe 2. Bild) und eine verbesserte Signalverarbeitung bei HF-Frequenzen. Außerdem hat der RSP1B ein Metallgehäuse.
Der RSP1B basiert auf dem Konzept der Software Defined Radio (SDR)-Technologie. Dabei handelt es sich um ein Funkkommunikationssystem, bei dem Komponenten, die normalerweise in Hardware implementiert werden, mittels Software auf einem PC oder einem Embedded-System ausgeführt werden. Mit dieser Software können diese Komponenten als HF-Spektrumanalysator verwendet werden.

Der RSP1B hat eine Bandbreite von 10 MHz und kann über diese Bandbreite auch in Echtzeit abtasten, was ein großer Vorteil gegenüber den Standard-Spektrumanalysatoren ist, die in der Regel Sweep-Sampling verwenden. Der Empfänger verfügt über ein Spektrum, das bei 1 kHz beginnt und sich ohne Unterbrechungen im Spektrum über LF, MW, HF, VHF, UHF und L-Band fortsetzt und bei 2 GHz endet. Der Empfänger ist außerdem mit 11 leistungsstarken Tief-, Band- und Hochpassfiltern ausgestattet.

Es ist ein sehr universelles System, das mit jeder gängigen SDR-Software wie HDSDR, SDR Console und Cubic SDR kompatibel ist. Darüber hinaus ist es mit SDRuno kompatibel, das standardmäßig in SDRplay enthalten ist. Der RSP1B ist ein separates Modul, das in Verbindung mit einem PC und einer Antenne verwendet werden muss. Das Spektrum kann dann über die Software auf dem PC analysiert werden. Im Vergleich zu ähnlichen Modulen bietet der RSP1B den Vorteil, dass er mit einer 14-Bit-ADC-Siliziumtechnologie ausgestattet ist. Der Empfänger verfügt außerdem über eine benutzerfreundliche Schnittstelle, die über das USB-Kabel (nicht im Lieferumfang enthalten) mit Strom versorgt wird und nur einen SMA-Antennenanschluss hat.

Alles in allem ist der SDRplay RSP1B ein Empfänger mit sehr großer Reichweite, geringem Rauschen und einer benutzerfreundlichen Oberfläche.

Das USB-Kabel ist nicht im Lieferumfang des RSP1B enthalten. Es wird empfohlen, das USB- Kabel mit RSP1B separat zu bestellen. Dieses Kabel enthält 2 Ferritperlen.

ACHTUNG: Der Eingang des SDRPlay ist sehr empfindlich gegenüber ESD-Entladungen und übermäßiger Eingangsleistung. Dieses Produkt sollte mit großer Sorgfalt verwendet werden. Ein fehlerhafter Eingang wird von SDRPlay nicht unter Garantie repariert.

Spezifikationen

Downloads

SDRplay RSP1B datasheet	(230.52 KB)	Download
Must read: protect your SDRPlay from RF damage	(4.49 MB)	Download
