TBBCI1-300K420-HV Strominjektionssonde für Volumenstrom
Details

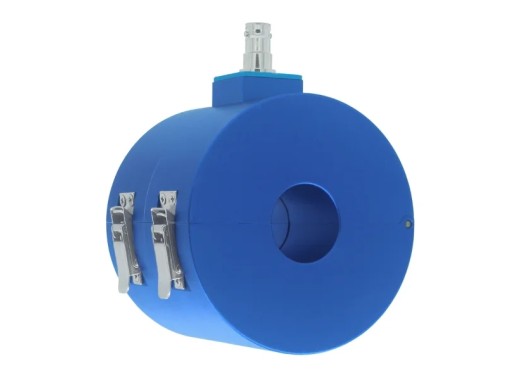

Die Tekbox TBBCI1-300K420HV ist ein aufsteckbarer Großstrominjektions-Tastkopf, der für den Frequenzbereich von 10 kHz bis 500 MHz ausgelegt ist. Der BCI-Tastkopf ist für Störfestigkeitsprüfungen gemäß ISO 11452-4, MIL-STD-461G CS114, GJB 151B-2013 und DO-160 Abschnitt 20 ausgelegt. Sie entspricht zudem DO-160 Abschnitt 22 für die Prüfung mit pulsinduzierten gedämpften Sinussignalen bis zu einer Impulsinjektion von 5 kV, wofür sie einen BNC-SHV-Stecker verwendet. Die Einfügungsdämpfung beträgt über den größten Teil der Bandbreite 5 dB, und der Tastkopf kann die Schweregrade I (60 mA), II (100 mA), III (150 mA), IV (200 mA) sowie einen kundenspezifischen Schweregrad V bis zu 350 mA einspeisen. Der TBBCI1-300K420HV kann auch zur HF-Stromüberwachung eingesetzt werden.
Wir führen außerdem die Kalibriervorrichtung für die TBBCI1-Serie, das TBBCI1-CAL.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Übersicht der Modelle
Derzeit führen wir drei Tekbox-Modelle in unserem Katalog, die sich hinsichtlich ihres Frequenzbereichs, der unterstützten Normen und des Steckertypes unterscheiden.
| Modell | TBBCI1-200K280 | TBBCI1-800K420 | TBBCI1-300K420HV |
|---|---|---|---|
| Bandbreite | 10 kHz – 300 MHz | 10 kHz – 500 MHz | 10 kHz – 500 MHz |
| Normgerecht nach | IEC/EN 61000-4-6 | ISO 11452-4 und IEC/EN 61000-4-6 | ISO 11452-4, MIL-STD-461G CS114, GJB 151B-2013, DO-160 Abs. 20 & 22 |
| Einlassdämpfung (typ.) | 8 dB | 5 dB | 5 dB |
| Stecker | N-Buchse | N-Buchse | BNC-SHV-Stecker |
| Preis |
Technische Daten
| Übertragungsimpedanz | 26 dBΩ typ. |
| Nennleistung | Schweregrade I (60 mA), II (100 mA), III (150 mA), IV (200 mA), V bis zu 350 mA |
| Maximale Kerntemperatur | 80 °C |
| Durchmesser der Öffnung | 27 mm |
| Außenabmessungen | Durchmesser: 92 mm Höhe: 76 mm |
| Gewicht | 1,2 kg |
Downloads
| TBBCI1-300K420-HV user manual |  (702.71 KB) | Download |
