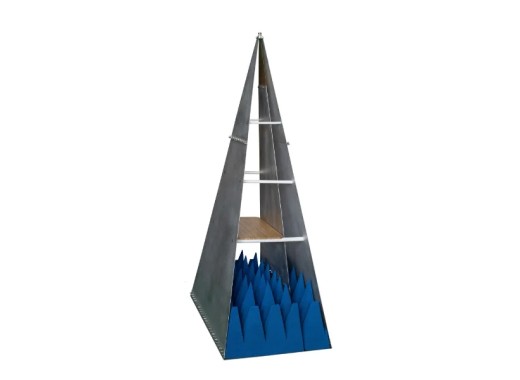

Tekbox TBGTC1, GTEM -Zelle
Details
Die Tekbox TBGTC1 ist eine offene GTEM-Zelle, die für vorbereitende EMV-Konformitätsprüfungen kleiner Prüflinge entwickelt wurde. Im Vergleich zu anderen offenen TEM-Zellen arbeitet diese offene GTEM-Zelle mit höheren Frequenzen von bis zu 6 GHz. Die TBGTC1 kommt auch bei Strahlungsemissions- und Störfestigkeitsprüfungen zum Einsatz. Mit der GTEM-Zelle lässt sich leicht prüfen, ob Änderungen die EMV-Leistung des Prüflings verbessern oder verschlechtern. Der Prüfling kann in der GTEM-Zelle einfach auf einem mitgelieferten Holzbrett platziert werden, und die GTEM kann Prüflinge bis zu 200 x 200 x 150 mm testen. Das 204 x 104 x 100 cm große abgeschirmtes Zelt wird bei dieser offenen GTEM-Zelle empfohlen.
Spezifikationen
| Max. Messvolumen | 100 x 100 x 100 mm |
| Frequenzbereich | 9 kHz - 6 GHz |
| Zellimpedanz | 50 Ω |
| Wellenimpedanz | 377 Ω |
| Max. HF-Eingangsleistung | 600 W |
| Stecker | N-Buchse |
| Abmessungen | 1452 x 780 x 520 mm Septumhöhe: 50 mm |
| Gewicht | 13 kg |
Zubehör
Der Lieferumfang der Tekbox TBGTC1 GTEM umfasst:- Pyramidenförmige Schaumstoffabsorber 500 MHz - 40 GHz
- 1x, N-Stecker zu N-Stecker, Koaxialkabel
Downloads
| Tekbox TBGTC1 Manual |  (587.83 KB) | Download |
