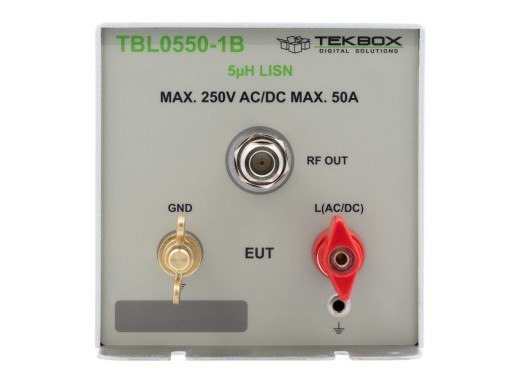

Tekbox TBL0550-1B Netznachbildung
Details
Die Tekbox TBL0550-1-B ist eine Netznachbildung mit 5 µH und 50 A, die zur Messung des leitungsgebundenen Störsignals an der Versorgungsleitung von gleichstrombetriebenen Geräten verwendet werden kann. Es ist so ausgelegt, dass es eine definierte Leitungsimpedanz bereitstellt und gleichzeitig ermöglicht, Störgrößen an den Anschlüssen des Prüflings (EUT) vom HF-Ausgang abzuzweigen und mit einem Spektrumanalysator oder einem EMI-Empfänger zu messen. Mit einer Bandbreite von 10 kHz bis 400 MHz und einer maximalen Eingangsspannung von 250 V eignet es sich für EMV-Vorprüfungen in den Bereichen Automobil, Militär, Luft- und Raumfahrt sowie Industrie. Das TBL0550-1B unterstützt Prüfkonfigurationen gemäß CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4 und ISO 7637-2. Zwei dieser Netznachbildungen können zusammen mit dem Tekbox TBLM02 LISN mate verwendet werden. Diese Konfiguration ermöglicht sowohl Gleichtakt- als auch Gegentakt-Störmessungen.
Ein kompatibles Kalibrierungskit finden Sie unter der Artikelnummer TBL0550-1B-CAL.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Bandbreite | 10 kHz – 400 MHz |
| Max. Spannung | 250 V AC/DC |
| Max. Stromstärke | 50 A |
| Impedanz | 50 Ω // (50 µH + 5 Ω) 50 Ω // 5 µH |
| Gleichstromwiderstand | < 5 mΩ |
| Unterstützte Normen | CISPR 16-1-2, CISPR 25, MIL-STD-461G, DO-160, ISO 11452-4 und ISO 7637-2 |
| Anschlussmöglichkeiten | HF-Ausgang, EUT- und SOURCE-Anschlussklemmen M6 |
| Abmessungen | 125 × 125 × 275 mm |
| Gewicht | 1,75 kg |
Zubehör
Im Lieferumfang des TBL0550-1-B ist enthalten:
- 75 cm langes RG232-Kabel mit N-Stecker (männlich) an N-Stecker (männlich)
Vor-und Nachteile
- Hohe Stromstärke
- Geringer Gleichstromwiderstand
Downloads
| TBL0550-1B user manual |  (1.42 MB) | Download |
