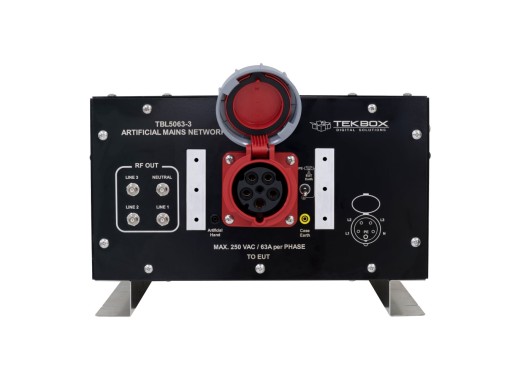

Tekbox TBL5063-3 LISN
Details
Die Tekbox TBL5063-3 ist ein LISN, das für die Messung leitungsgebundener Emissionen von ein- und dreiphasigen Wechselstromgeräten entwickelt wurde. Dieses LISN ist für die Durchführung von EMV-Vorprüfungen im Frequenzbereich von 9 kHz bis 30 MHz ausgelegt, was der Norm CISPR 16-1-2 entspricht. Sie kann mit allen Geräten betrieben werden, deren Versorgungsspannung und Stromstärke 690/400 V und 63 A nicht überschreiten. Die TBL5063-3 kann auch leitungsgebundenes Rauschen auf jeder Phase und dem Nullleiter messen, die alle über separate HF-Ausgänge verfügen. Das LISN verfügt jedoch nicht über ein integriertes Hochpassfilter zur Unterdrückung von 50-Hz-Restwechselstrom am HF-Ausgang. Stattdessen ist ein externer TBHPF1-9kHz Hochpassfilter im Lieferumfang des LISN enthalten. Darüber hinaus ist das TBL5063-3 mit einem Anschluss für eine künstliche Hand ausgestattet, um Lärmmessungen an tragbaren Geräten durchführen zu können.
Technische Daten
| Frequenzbereich | 9 kHz - 30 MHz |
| Max. Spannung | 690/400 V / 50-60 Hz (CAT II) |
| Max. Strom | 63 A |
| Impedanz | 50 Ω ║ (50 µH + 5 Ω) |
| Künstliche Hand | 220 pF + 511 Ω |
| Anschlüsse | 50 Ω BNC |
| Abmessungen | 97 x 50 x 30 cm |
| Gewicht | 51 kg |
Zubehör
Die Tekbox TBL5063-3 wird geliefert mit:
- 1x Netzkabel
- 1x RG223 BNC-Stecker auf N-Stecker Koaxialkabel (100 cm)
- 3x 50 Ω Anschluss
- 1x TBHPF1-9kHz Hochpassfilter
Vor-und Nachteile
- Sowohl dreiphasig als auch einphasig
- Separate HF-Ausgänge
- Kein integrierter Begrenzer
- Kein integrierter Hochpassfilter
Downloads
| Tekbox TBL5063-3 user manual |  (1.54 MB) | Download |
