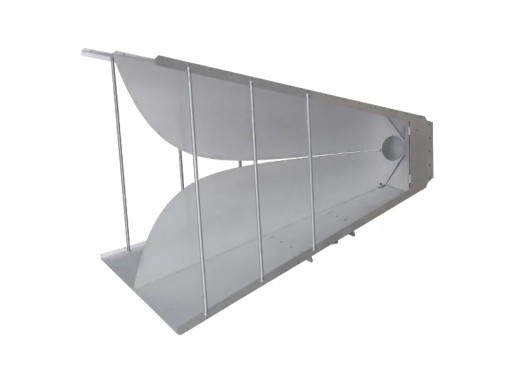

Tekbox TBMA9 MIL-STD-Hornantenne mit doppelter Rippe
Details
Die TBMA9 ist eine breitbandige MIL-STD-Hornantenne mit doppelter Rippe, die eine stabile lineare Polarisation für Frequenzen zwischen 200 MHz und 2000 MHz bietet. Diese Antenne eignet sich ideal für Messungen der abgestrahlten Emissionen und der Störfestigkeit bei vorbereitenden EMV-Konformitätsprüfungen. Darüber hinaus weist die TBMA9 bei Frequenzen über 270 MHz ein VSWR-Verhältnis von <2:1 auf, verfügt über eine Dauerbelastbarkeit von 500 W und eine Spitzenbelastbarkeit von 800 W. Sie ist mit einer 22-mm-Befestigungsachse ausgestattet, mit der die Antenne auf einem Stativ montiert werden kann. Wir empfehlen das Stativ TBTP6.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Antennentyp | Doppelrippiges MIL-STD-Horn |
| Frequenzbereich | 200 MHz – 2000 MHz |
| Nennimpedanz | 50 Ω |
| Stehwellenverhältnis (VSWR) | < 2:1 (f > 270 MHz) |
| Isotrope Verstärkung bei 3 m Abstand | 4,80 dBi – 8,86 dBi |
| Antennenfaktor bei 3 m Abstand | 11,27 dB/m – 30,13 dB/m |
| Maximale kontinuierliche HF-Eingangsleistung | 500 W |
| Maximale Spitzen-HF-Eingangsleistung | 800 W |
| Anschluss | N-Typ-Buchse |
| Abmessungen | 94,8 x 95,2 x 70,3 cm |
| Gewicht | 16 kg |
Downloads
| Tekbox TBMA9 user manual |  (928.68 KB) | Download |
