Tekbox TBPS01-TBHDR1 EMV-Sondenset und HF-Vorverstärker
Details

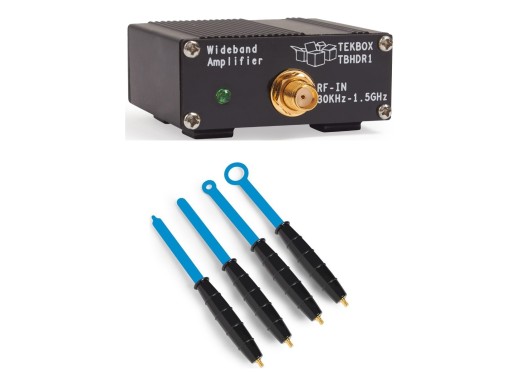

Das Tekbox TBPS01-TBHDR1-Set besteht aus dem und dem .
Sonden
Das Tekbox TBPS01 Nahfeld-EMV-Sondenset besteht aus 4 Sonden für EMV-Vorkonformitätsmessungen von elektrischen und magnetischen Feldern und Störaussendungen. Die Sonden werden in der Regel an einen Spektrumanalysator angeschlossen und funktionieren ähnlich wie Antennen mit großer Bandbreite. Die größte Sonde ist die strahlungsempfindlichste, die kleinste Sonde die unempfindlichste. Die Sonden können auch für HF-Immunitätstests verwendet werden, indem HF-Signale in möglicherweise gefährdete Bereiche einer Schaltung eingestrahlt werden. Schließlich können die Sonden zur nicht-invasiven Messung von Signalen verwendet werden. In Verbindung mit dem TBHDR1 HF-Verstärker ist es möglich, Frequenzen, Phase, Rauschen und spektrale Komponenten von HF-Signalen zu messen. Die Schleifen aller Sonden sind abgeschirmt, um Gleichtaktstörungen zu vermeiden.
| Modell | Länge | Form | Breite Schleife/Punkt | Frequenzbereich |
| H20 (Magnetfeld) | 170 mm | Schleife | 20 mm | 6 GHz |
| H10 (Magnetfeld) | 170 mm | Schleife | 10 mm | 6 GHz |
| H5 (Magnetfeld) | 170 mm | Schleife | 5 mm | 6 GHz |
| E5 (Elektrisches Feld) | 170 mm | Punkt | 5 mm | 6 GHz |
HF-Vorverstärker
Der TBHDR1 HF-Verstärker ist ein Verstärker mit hohem Dynamikbereich und einem Frequenzbereich von 30 kHz bis 1,5 GHz. Der HF-Verstärker hat für diesen Bereich in der Regel eine Verstärkung von 22 dB. Aufgrund seiner niedrigen Rauschzahl und des hohen Schnittpunkts 3. Ordnung ist er ein idealer Vorverstärker für Spektrumanalysatoren und Empfänger in EMV-Testanwendungen. Er eignet sich auch gut als Verstärker für aktive Schleifenantennen.
| Frequenzbereich | 30 kHz - 1,5 GHz |
| Maximale Versorgungsspannung | 5,5 V |
| Maximale Eingangsleistung | 10 mW |
| 1 dB Ausgangskompressionspunkt | 19 dBm |
| Schnittpunkt 3. Ordnung | 37 dBm |
| Eingangsanpassung (S11) | -16 dB |
| Umgekehrte Isolierung (S12) | -28 dB |
| Typische Verstärkung (S21) | 22 dB |
| Ausgangsanpassung (S22) | -10 dB |
| Rauschzahl | 2,7 dB |
| Konnektivität | Eingang/Ausgang: 50 Ω, SMA-Buchse Mini-USB-B |
| Abmessungen | 160 x 160 x 40 mm |
| Gewicht | 0,21 kg |
Zubehör
Das gesamte Set umfasst:
- SMA-zu-SMB-Kabel, 75 cm
- 1x SMA-Buchse zu BNC-Stecker-Koaxialadapter
- SMA-Stecker zu SMA-Steckerkabel, 25 cm
- SMA-Stecker zu N-Stecker, Kabel 75 cm
- 1x SMA-Buchse zu BNC-Stecker-Koaxialadapter
- USB-Kabel
Vor-und Nachteile
- Die Sonden sind abgeschirmt
- Mehrere Messmöglichkeiten
Downloads
| Near Field Probe manual |  (601.15 KB) | Download |
| EMC pre-compliance testing handleiding | (477.94 KB) | Download |
| Tekbox TBHDR1 manual | (2.02 MB) | Download |
