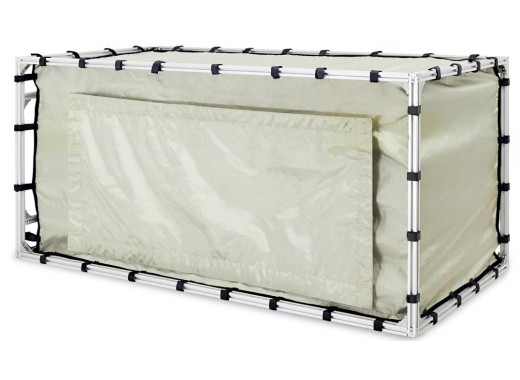

Tekbox TBST abgeschirmtes Zelt
Details
Tekbox TBST Abschirmzelte wurden entwickelt, um Ihren EMV-Messaufbau vor Umgebungsgeräuschen zu schützen, die die Messung beeinflussen könnten. Die TBST-Zelte bestehen aus einem starren Aluminiumrahmen mit einer doppelten Schicht aus leitfähiger Abschirmung und einer Öffnung an der längsten Seite für die Aufstellung von Geräten.
Die Zelte sind in drei Größen erhältlich: 200cm, 124cm und 86cm, wobei die 86cm-Variante Platz für die meisten Tekbox TEM-Zellen wie die TBCT0/1/2 TEM-Zelle und alle Tekbox LISNs bietet. Die 200-cm- und 124-cm-Varianten eignen sich dank ihrer größeren Abmessungen für alle Tekbox-EMV-Geräte.
An der Seite des Zeltes befinden sich ein Netzfilter (optional für die 86cm-Variante), zwei AC/DC-Filter und vier Koaxialanschlüsse. Die Öffnung des Zeltes wird mit einem leitfähigen Klettverschluss verschlossen.
Suchen Sie nach einer preiswerteren Lösung, bei der kein starrer Rahmen erforderlich ist? Dann werfen Sie einen Blick auf die Tekbox Shielded Bags.
Modell-Übersicht
| Modell | TBST86/49/45/1-B | TBST86/49/45/2-B | TBST120/60/2-B | TBST200/100 |
|---|---|---|---|---|
| Äußere Abmessungen | 86 x 48 x 48 cm | 86 x 48 x 48 cm | 120 x 60 x 60 cm | 204 x 104 x 100 cm |
| Abmessungen der Öffnung | 40 x 22 cm | 40 x 22 cm | 85 x 35 cm | 130 x 46 cm |
| Abschwächung | 50 - 70 dB (DC bis zu 6 GHz) | 50 - 70 dB (Gleichstrom bis 6 GHz) | 50 - 70 dB (Gleichstrom bis 6 GHz) | ~50 dB (10 MHz bis 6 GHz) |
| Netzfilter | Nein |
Ja |
Ja |
Ja |
| Gewicht | 6,7 kg | 8,7 kg | 10,8 kg | 17,0 kg |
| Preis |
Spezifikationen
| Abschirmung | 2 Lagen leitfähiges Gewebe |
| Dichtung | Leitfähiger Klettverschluss |
| Rahmen | Ja |
| Anschlüsse | 3x N-Buchse, 1x BNC-Buchse |
Zubehör
Tekbox TBST geschirmte Zelte werden standardmäßig mit geliefert:
- 1x RF RG223 N-Stecker auf N-Stecker Kabel (1,0m)
- Reparatur-Patch-Gewebe
Vor-und Nachteile
- Stabiler Rahmen
- Leichte Platzierung der Ausrüstung
- Teurer als die abgeschirmten Taschen
Downloads
| Tekbox TBST shielded tent manual |
 (1.11 MB) |
Download |
