Vektornetzwerkanalysator Harogic PNB-60
Details

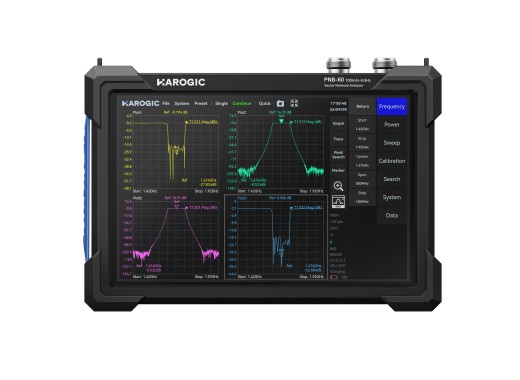

Der Harogic PNB-60 ist ein tragbarer Vektornetzwerkanalysator mit einem Frequenzbereich von 100 kHz bis 6 GHz. Er verfügt über zwei N-Buchsen, die mit integrierten Hochleistungs-Richtkopplern ausgestattet sind, wodurch eine effektive Richtwirkung von ≥40 dB und ein dynamischer Bereich zwischen 100 dB und 120 dB erreicht werden. Der VNA kann S-Parameter-Messungen (S11, S12, S21, S22) an HF-Komponenten wie Filtern, Verstärkern, Kabeln und Antennen durchführen. Die Messergebnisse können in verschiedenen Darstellungsformen angezeigt werden, darunter logarithmische Amplitude, lineare Amplitude, Phase, Realteil, Imaginärteil, SWR und Smith-Diagramm.
Im Gegensatz zu den meisten anderen VNAs wird der PNB-60 mit einem externen elektronischen Kalibriermodul ECB-60 geliefert. Darüber hinaus tragen die mitgelieferten amplituden- und phasenstabilen Kabel dazu bei, Messfehler zu vermeiden und den Kalibrierungsprozess zu vereinfachen. Die VNStudio-Software von Harogic ist auf dem VNA vorinstalliert und bietet neben der Möglichkeit zum Datenexport im S2P-/CSV-Format auch Standard-SCPI-Befehle über LAN/USB zur Fernsteuerung oder für automatisierte Tests. Das große 10,1-Zoll-IPS-Display und die Akkulaufzeit von 5 Stunden machen dieses Gerät zu einem idealen Begleiter für den tragbaren Einsatz und die Arbeit vor Ort, ohne dabei Kompromisse bei der Leistung einzugehen.
Wenn Sie einen USB-VNA ohne Display benötigen, sehen Sie sich den Harogic VNB-60 an.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Bandbreite | 100 kHz – 6 GHz |
| Anschlüsse | 2x N-Buchse (50 Ω) |
| Frequenzauflösung | ≤ 10 Hz |
| Amplitudenauflösung | 0,25 dB |
| Dynamischer Bereich | 100–120 dB |
| Schnittstellen | USB-Host, LAN, RJ-45, Micro-HDMI, 3,5-mm-Klinkenstecker |
| Display | 10,1" IPS-LCD (1280 × 800) |
| Akku | Bis zu 5 Stunden |
| Abmessungen | 260 x 185 x 46 mm |
| Gewicht | 1,4 kg |
Zubehör
Im Lieferumfang des PNB-60 sind enthalten:
- Netzteil
- USB-Kabel
- Schraubenschlüsselsatz
- Elektronisches Kalibriermodul ECB-60
- SMA-Buchse-zu-Buchse-Adapter
- 2x gepanzerte, amplituden- und phasenstabile Kabel der CKB-Serie
- 2x angepasste Lasten
Vor-und Nachteile
- Gutes Preis-Leistungs-Verhältnis
- Kalibriermodul ECB-60 im Lieferumfang enthalten
- Vollständige S-Parameter-Messungen
Downloads
| Harogic PNB-60 user manual |  (766.74 KB) | Download |
| Harogic SCPI programming manual for VNA | (1.12 MB) | Download |
| Harogic user manual for VNA | (3.51 MB) | Download |
