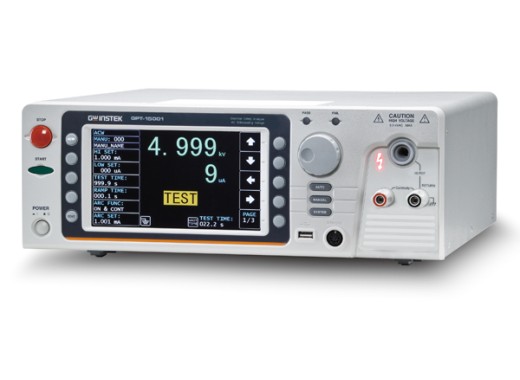

GW Instek GPT-15001 Hi-Pot-Prüfgerät
Details
Die Informationen auf dieser Seite sind temporär und werden aktualisiert.
Dieses Flaggschiff von GW Instek, der GPT-15001 500VA Hi-Pot-Tester, ist der erste weltweit, der die IEC 61010-2-034 erfüllt. Es ist in der Lage, Prüfungen der Wechselstromfestigkeit und des Erdungsdurchgangs durchzuführen. Dieses Hi-pot-Prüfgerät ist aufgrund seiner hohen Genauigkeit/Auflösung und einer maximalen Prüfspannung von 5 kV eine gute Wahl. Darüber hinaus verfügt das GPT-15000 über einen automatischen Sweep- und Tabellentest sowie eine Statistikfunktion. Die GPT-15000-Serie hat eine Prüfkapazität von 500VA und kann kapazitive Lasten bis zu 47 μF prüfen. Die Tester sind einfach zu bedienen, das hochauflösende LCD-Display zeigt deutlich an, welche Einstellungen gewählt wurden und ob der Prüfling die eingestellten Anforderungen erfüllt. Das GPT-15000 kann über einen USB-Host-Anschluss, RS-232C fur Fernsteuerung und optional GPIB an einen Computer angeschlossen werden, um Daten zu speichern.
Bei der Arbeit mit hohen Spannungen wie 5 kV ist es wichtig, dass keine Sicherheitsprobleme auftreten. Die Tester sind so konstruiert, dass sie diese Gefahr minimieren, d.h. sie schalten die Spannung ab, wenn der Test beendet ist oder eine gefährliche Situation auftritt. Die Prüfgeräte bieten die Möglichkeit, 100 Standardeinstellungen zu speichern. Davon können 16 automatisch auf Knopfdruck ausgeführt werden.
Ein Hi-Pot-Prüfgerät mit den gleichen Spezifikationen, aber geringerer Nennlast, ist die Serie GPT-12000. Oder ein Hi-Pot-Tester mit weniger Funktionen, wie z. B. kein USB-Speicher, keine GC-Funktion, kleinerer Bildschirm und kein Datenspeicher, ist die Serie GPT-9900 oder GPT-9800.
Für eine Hochspannungsadapterbox können Sie sich das GHT-117 oder das GHT-118 ansehen.
Modelle
Die Unterschiede zwischen den Modellen der GPT-15000-Serie werden in der folgenden Tabelle erläutert.
| Modell | AC | DC | Isolierung Widerstand | Erdung Verbindung | Masse Durchgängigkeit | Preis |
|---|---|---|---|---|---|---|
| GPT-15001 | ||||||
| GPT-15002 | ||||||
| GPT-15003 | ||||||
| GPT-15004 |
Spezifikationen
| AC-Spannungsbereich | 0,050 KV - 5 KV |
| Auflösung der Wechselspannung | 1 V |
| Maximale AC-Nennlast | 500 VA (5 KV / 100 mA) |
| Maximaler AC-Nennstrom | 100 mA (0,5 KV < V ≤ 5 KV) 10 mA (0,05 KV ≤ V ≤ 0,5 KV) |
| Speicher | 100 blokken |
| Anschlussmöglichkeiten | USB-Host/Gerät, RS-232C, Signal-E/A, Fernsteuerung |
| Anzeige | 7" Farb-LCD |
| Abmessungen | 380 x 148 x 492 mm |
| Gewicht | 17 kg |
Die vollständigen Spezifikationen finden Sie in der nachstehenden Anleitung.
Zubehör
Im Lieferumfang des GPT-15001 sind enthalten:
- 1 x Netzkabel
- 1 x Interlock-Schlüssel
- 1 x Fernbedienungskabel GHT-119
- 1 x Messleitung GHT-115
Vor-und Nachteile
- USB-Speicher
- Kontinuität der Masse
Downloads
| 10 Whys of electric safety testing |
 (1.35 MB) |
Download |
| GPT-15000 datasheet |
(1.06 MB) |
Download |
| GPT-10000 series user manual |
(9.2 MB) |
Download |
