It is a practical measuring device with curve display, not an oscilloscope.
Unfortunately, it is quite large for an always-on device, it cannot replace an oscilloscope at home, the HDS200 series is completely different and is not even twice as expensive in the bandwidth up to 25 MHz.
And there are two major shortcomings and many minor ones, more on these later.
As a measuring device, it does a useful job. Accurate enough, easy to read, acceptable operation. In particular, the simple curve display via normal test leads through to the oscilloscopic display of currents is a welcome additional benefit when assessing power supplies or devices to be repaired. Bad: AC coupling is not supported in oscilloscope mode. Small ripples on a 12V supply cannot be displayed in this way. As a remedy, I had to build a cord switch with a voltage-proof capacitor in a test lead, but this has other disadvantages.
The other major flaw is the extremely poor frequency range in oscillographic mV mode: the frequency response is already -5% off at 50 kHz and -10% at 82 kHz, with an advertised bandwidth of 1 MHz - but this is only roughly achieved in the V range. Things like a duty cycle measurement that no longer works at <10% duty and a few other inconsistencies only slightly spoil the balance.
Compared to the HDS200 series, the number of curves per second is of course much smaller due to the system, but the operation is successful and the measurement functions including RMS in scope mode are more than usable.
And you get a well designed PCB with space in risky areas, which make it safe to use it even at mains voltage. Do not do this with those cheapo Chinese brands.

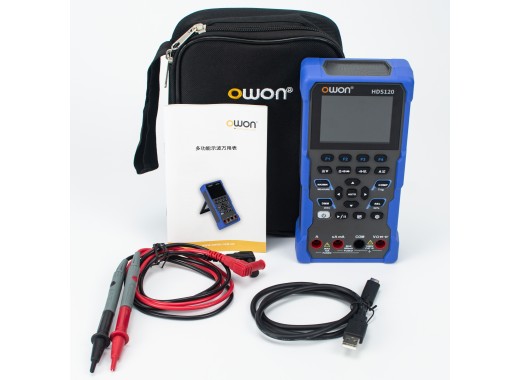

Handoszilloskop Owon HDS120 Multimeter
Details
Das OWON HDS120 ist ein vielseitiges 2-in-1-Gerät, das ein Oszilloskop und ein Multimeter enthält und somit ein unverzichtbares Werkzeug für eine Vielzahl von Anwendungen darstellt. Das Multimeter verfügt über 20.000 Zählungen, und das Oszilloskop hat eine Bandbreite von 1 MHz mit einer Abtastrate von 5 MSa/s. Die relativ geringe Bandbreite des Oszilloskops sorgt dafür, dass es im Allgemeinen eher zur Visualisierung von Signalen als zur Durchführung exakter Messungen verwendet wird. Dieses Gerät kann automatisch verschiedene Parameter wie Vmax, Vmin, Vp-p, Vavg, Vrms und Frequenz berechnen und prüfen. Es arbeitet als True-RMS-Gerät und verfügt außerdem über eine intelligente Tastkopferkennung, die die Messwerte nahtlos in Abhängigkeit von der Einführposition der Sonde umschaltet, um Betriebsfehler zu vermeiden, die das Gerät möglicherweise beschädigen könnten. Darüber hinaus verfügt es über ein 2,8-Zoll-IPS-Display und ein umweltadaptives Display mit hoher Helligkeit und hohem Kontrast, um sowohl in hellen als auch in dunklen Umgebungen eine klare Sicht zu gewährleisten.
Modellübersicht
| Modell | HDS120 | HDS160 |
|---|---|---|
| Display-Auflösung | 20.000 Zahlungen 4 ½ Stellen | 60.000 Zählungen 5 ¼ Stelle |
| Frequenz | 1 Hz - 20 MHz | 1 Hz - 60 MHz |
| Max. Widerstand | 100 MΩ | 60 MΩ |
| Max. Kapazität | 20 mF | 60 mF |
| Preis |
Technische Daten
| Multimeter | |
| Max. Wechselspannung | 750 V |
| Max. Gleichspannung | 1000 V |
| Max. Wechselstrom | 10 A |
| Max. Gleichstrom | 10 A |
| Frequenz | 1 Hz - 20 MHz |
| True-RMS | Ja |
| Sonstige Funktionen | Diode, Kontinuität, Min/Max-Aufzeichnung, Peak/Data Hold, automatische Abschaltung, relative Messungen |
| Oszilloskop | |
| Bandbreite | 1 MHz |
| Kanäle | 1 |
| Abtastrate | 5 Msps |
| Vertikale Skala | 30 mV/Raster - 500 V/Raster |
| Schnittstellen | USB |
| Display | 2.8" IPS LCD |
| Akku | 18650 Lithium |
| Abmessungen | 93 x 41,5 x 188 mm |
| Gewicht | 0,33 kg |
Zubehör
Der HDS120 wird geliefert mit:
- USB-Kabel
- Multimeterleitungen
- Softtasche
Downloads
| HDS100 series datasheet |  (114.77 KB) | Download |
Ähnliche Produkte
Neueste Kundenbewertungen
Alle Bewertungen (3)
Bewertung von Pfriemler
Geschrieben am 04.03.2025
Bewertung von Karacocuk
Geschrieben am 02.12.2024
Bewertung von T
Geschrieben am 08.10.2024
Zunächst das Positive : Oszilloskopfunktion auch in Amperebereich ( Kaufgrund). Negativ: 30mV Bereich zeigt Murks ( kann ich bei dem Preis mit Leben) , Screenshots lassen sich nicht auf Geràt anzeigen ( nur per USB auf Tablet/PC), Frequenzzählerfunktion oberhalb 100kHz recht mau , Divider im Oszimode 1:10 und "krumme" 1:3, "Pass-Fail" recht umstàndlich. Oszimode kommt bei 1MHz schon an seine Grenze (HDS242 ist da besser). Geràt hat halt keine Koaxeingànge , sondern Symmetrischen 4mm Eingang und nur 5 Megasamples. Dafür ist der Eingang natürlich auch bei hohen Spannungen sicher nutzbar ,wenn man mit normalen Oszi-Tastköpfen schon im Grenzbereich stochert.
