Handoszilloskop Owon HDS241

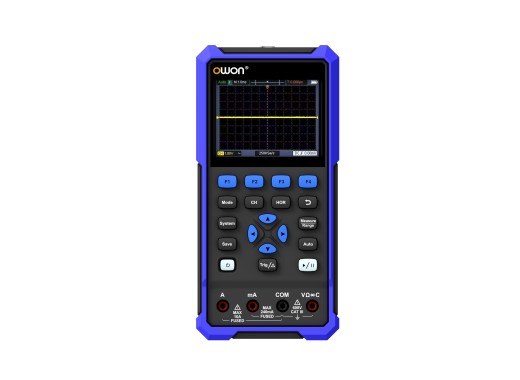

Anmerkung: Das HDS241 ist äußerlich nicht vom Produkt auf der Abbildung zu unterscheiden.

Das HDS241 ist ein tragbares Einkanal-Oszilloskop, das auch als Multimeter und Funktionsgenerator verwendet werden kann. Das Messgerät verfügt über ein 3,5"-Farbdisplay mit hohem Kontrast, das für den Außeneinsatz geeignet ist, und wird von einem 103405-Akku betrieben. Sie können das Messgerät über USB-C an einen PC-Host anschließen, um es mit der Desktop-Software von Owon zu verwenden, es über SCPI zu steuern oder mit einer Powerbank zu verwenden. Im Vergleich zu den Oszilloskopen der Hantek-2000-Serie verfügt die Owon-HDS200-Serie über einen etwas größeren Bildschirm und mehr internen Speicher. Außerdem hat diese Serie eine Auflösung von 24000 Zählungen im Gegensatz zu Hanteks 4000 Zählungen.

Signale können aufgezeichnet und intern gespeichert werden, wobei bis zu 8k Datenpunkte möglich sind. Wellenformen können auch als Bild oder CSV gespeichert werden, um sie über USB an einen PC-Host zu exportieren.

Das Gerät ist nicht nur ein Oszilloskop, sondern auch ein vollwertiges 24.000-faches True-RMS-Multimeter. Es ist in der Lage, Spannung, Strom, Widerstand, Kapazität, Durchgang und Dioden zu messen. Die Messwerte werden angenehm groß auf dem Display angezeigt, wie im unten stehenden Demonstrationsvideo zu sehen ist. Ähnlich wie herkömmliche Multimeter verfügt es über einen automatischen Messbereich.

Modellübersicht

Die Modelle der HDS200-Serie unterscheiden sich in ihrer Bandbreite sowie darin, ob sie über einen Funktionsgenerator verfügen, wie in der folgenden Tabelle dargestellt.

Technische Daten

Weitere Informationen finden Sie im Benutzerhandbuch, das Sie unten herunterladen können.

Zubehör

Das HDS241 wird standardmäßig geliefert mit:

• USB Typ-C-Kabel
• Passive Sonde
• Satz Multimetertastköpfe (eine schwarze und eine rote)
• Messer zur Einstellung der Tastkopfkorrektur

Downloads

Owon HDS200 1C Series user manual

(1.46 MB)

Download
