Handoszilloskop Owon HDS25S

118.02 inkl. 19% MwSt.: 118,02 € Exkl. MwSt: 99,18 €

zzgl. Versandkosten

Lagerinfo werden geladen

Produktcode: ELE007986

Bester Preis garantiert

Details

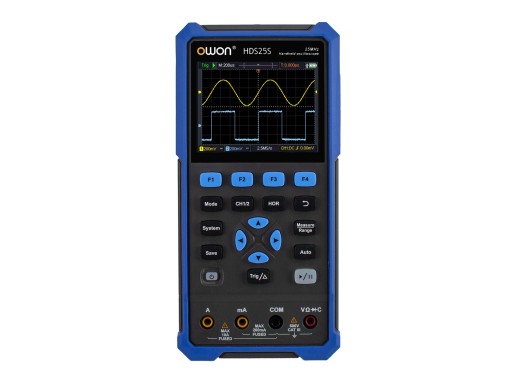

Das Owon HDS25S ist ein tragbares 25 MHz Zweikanal-Oszilloskop, das auch als Multimeter und Funktionsgenerator verwendet werden kann. Das Messgerät verfügt über ein 3,5"-Farbdisplay mit hohem Kontrast, das für den Außeneinsatz geeignet ist, und wird von einem 18650-Akku betrieben. Sie können das Messgerät über USB-C an einen PC-Host anschließen, um es mit der Desktop-Software von Owon zu verwenden, es über SCPI zu steuern oder mit einer Powerbank zu verwenden. Im Vergleich zu den Oszilloskopen der Hantek-2000-Serie verfügt die Owon-HDS200-Serie über einen etwas größeren Bildschirm und mehr internen Speicher. Außerdem hat diese Serie eine Auflösung von 20.000 Zählungen im Gegensatz zu Hanteks 4000 Zählungen.

Signale können aufgezeichnet und intern gespeichert werden, wobei bis zu 8k Datenpunkte möglich sind. Wellenformen können auch als Bild oder CSV gespeichert werden, um sie über USB an einen PC-Host zu exportieren.

Das Gerät ist nicht nur ein Oszilloskop, sondern auch ein vollwertiges 20.000-faches True-RMS-Multimeter. Es ist in der Lage, Spannung, Strom, Widerstand, Kapazität, Durchgang und Dioden zu messen. Die Messwerte werden angenehm groß auf dem Display angezeigt, wie im unten stehenden Demonstrationsvideo zu sehen ist. Ähnlich wie herkömmliche Multimeter verfügt es über einen automatischen Messbereich. Dieses Modell kann auch als Funktionsgenerator verwendet werden.

Modellübersicht

Die Modelle der HDS200-Serie unterscheiden sich in ihrer Bandbreite sowie darin, ob sie über einen Funktionsgenerator verfügen, wie in der folgenden Tabelle dargestellt.

Modell	HDS25	HDS25S	HDS241	HDS242	HDS242S	HDS271	HDS272	HDS272S
Bandbreite	25 MHz	25 MHz	40 MHz	40 MHz	40 MHz	70 MHz	70 MHz	70 MHz
Anzahl der Kanäle	2	2	1	2	2	1	2	2
Funktionsgenerator	Nein	Ja	Ja	Nein	Ja	Ja	Nein	Ja
Preis	103.26 Inkl. MwSt: 103,26 € Exkl. MwSt: 86,77 €	118.02 Inkl. MwSt: 118,02 € Exkl. MwSt: 99,18 €	103.26 Inkl. MwSt: 103,26 € Exkl. MwSt: 86,77 €	109.87 Inkl. MwSt: 109,87 € Exkl. MwSt: 92,33 €	145.89 Inkl. MwSt: 145,89 € Exkl. MwSt: 122,60 €	118.02 Inkl. MwSt: 118,02 € Exkl. MwSt: 99,18 €	153.51 Inkl. MwSt: 153,51 € Exkl. MwSt: 129,00 €	169 Inkl. MwSt: 169,00 € Exkl. MwSt: 142,02 €

Technische Daten

Technische Daten Oszilloskop

Bandbreite	25 MHz
Kanäle	2
Abtastrate	250 MSa/s (Einzelkanal), 125 MSa/s (Doppelkanal)
Speichertiefe	8 kpts
Vertikale Auflösung	8 Bit
Auslöseart	Flanke
Wellenformerfassungsrate	10.000 wfms/s
Vertikale Skala	10 mV/div - 10 V/div
Horizontale Skala	5 ns/div - 1000 s/div, Schrittweite 1 - 2 - 5
Messparameter (vertikal)	Vmax, Vmin, Vpp, Mittelwert, Amplitude
Messparameter (horizontal)	Periode, Freq

Technische Daten Multimeter-Modus

Technische Daten	Bereich	Genauigkeit (kleinster Bereich)
Gleichspannung	0,001 mV - 1000 V	± 0,3 % + 10
Wechselspannung	0,001 mV - 750 V	± 1,0 % + 10
Gleichstrom	10 μA - 10 A	± 0,8 % + 10
Wechselstrom	10 μA - 10 A	± 1,0 % + 10
Widerstand	0,01 Ω - 100 MΩ	± 0,8 % + 10
Kapazität	1,0 pF - 2,0 mF	± 3,0 % + 10

Technische Daten Wellenformgeneratormodus

Ausgangsfrequenz	Sinus	0,1 Hz ~ 10 MHz
	Quadrat	0,1 Hz - 2 MHz
	Rampe	0,1 Hz ~ 1 MHz
	Puls	0,1 Hz ~ 5 MHz
	Beliebige Wellenform	0,1 Hz ~ 5 MHz
Amplitude	1,0 Vpp - 2,5 Vpp
Abtastrate	125 MSa/s
Wellenformlänge	8 K
Kanal	1
Vertikale Auflösung	14 Bit
