Rohde & Schwarz MXO58-2000 Oszilloskop
Details
Das MXO58-2000 von Rohde & Schwarz ist die 2-GHz-Version mit 8 Kanälen der Oszilloskope der MXO5-Serie. Diese Oszilloskopserie zeichnet sich durch eine extrem hohe Erfassungsrate von 4,5 Millionen Wellenformen/s aus. Jeder analoge Kanal verfügt über eine im Vergleich zu anderen Oszilloskopen hohe Speichertiefe von 500 Mpts. Die Speichertiefe kann auch auf 1 Gpts erweitert werden. Die MXO5-Serie hat eine vertikale Auflösung von 12 Bit und eine vertikale Auflösung von 18 Bit für den High-Definition-Modus. Das Oszilloskop ist sehr leise und erzeugt kaum Kühlungsgeräusche. Es hat ein niedriges Grundrauschen von -160 dBm/Hz und eine genaue und schnelle Auslösung von&; 21 ns.
Die Oszilloskope der MXO5-Serie verfügen über ein 15,6-Zoll-Full-HD-TFT-Display mit einem kapazitiven Touchscreen.
Wir führen in unserem Sortiment mehrere Optionen und Zubehörteile, bitte kontaktieren Sie uns für ein individuelles Angebot.

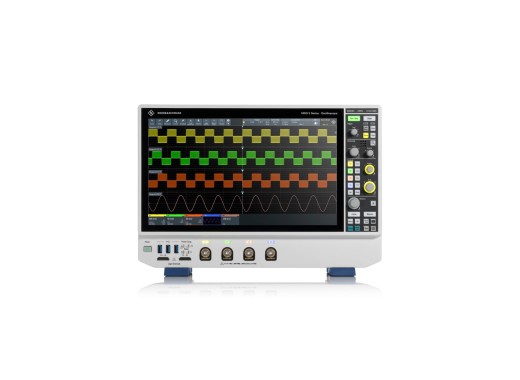

Bitte beachten Sie, dass auf den Abbildungen das MX054-2000 zu sehen ist, ein spezielles Modell der MXO5-Serie, das eine Bandbreite von 2 GHz bietet und 4 analoge Kanäle umfasst.
Paketübersicht
| Modell | MXO58-BASC | MXO58-PRO | MXO58-ULTM |
|---|---|---|---|
| Bandbreite | 100 MHz | 500 MHz | 2 GHz |
| Speichertiefe | 500 Mpts | 500 Mpts | 1 Gpts |
| Zusatzfunktionen | Wellenformgenerator | Wellenformgenerator, Frequenzganganalysator, Leistungsanalysepaket, Trigger- und Dekodierfunktion | Wellenformgenerator, Frequenzganganalysator, Leistungsanalysepaket, Trigger- und Dekodierfunktion, Zusatzspeicher, Logiktastköpfe mit MSO-Option. |
| Preis |
Modellübersicht
Rohde & Schwarz bietet 10 Modelle der MXO5-Serie an, die sich in Bandbreite und Anzahl der Kanäle unterscheiden:| Bandbreite | Kanäle | Preis | |
|---|---|---|---|
| MXO54-350 | 350 MHz | 4 | |
| MXO54-500 | 500 MHz | 4 | |
| MXO54-1000 | 1 GHz | 4 | |
| MXO54-2000 | 2 GHz | 4 | |
| MXO58-100 | 100 MHz | 8 | |
| MXO58-200 | 200 MHz | 8 | |
| MXO58-350 | 350 MHz | 8 | |
| MXO58-500 | 500 MHz | 8 | |
| MXO58-1000 | 1 GHz | 8 | |
| MXO58-2000 | 2 GHz | 8 |
Technische Daten
| Speichertiefe | 500 Mpts (pro Kanal) |
| Abtastrate | 20 GS/s (geteilt durch Anzahl der aktiven Kanäle) 10 GS/s (geteilt durch Anzahl der aktiven Kanäle in HD-Modus) |
| Wellenformerfassungsrate | 4.500.000 wfm/s (geteilt durch Anzahl der aktiven Kanäle) |
| Vertikale Auflösung | 12-Bit-Standard bis 18 bits in HD-Modus |
| Schnittstellen | USB-Host, USB-Gerät, RJ-45, HDMI |
| Dekodierungsoptionen | IIC, SPI, UART/RS232, CAN, LIN |
| Display | 15,6-Zoll-TFT LCD (1920x1080) |
| Abmessungen | 445 x 314 x 153 mm |
| Gewicht | 9,0 kg |
Optionen
| 16-Kanäle-Mixed-Signal (Hardware) | MXO5-B1 | |
| 1-Gpts-Speichererweiterung (Software) | MXO5-B110 | |
| 500-MHz-Bandbreitenerweiterung (ausschließlich MXO54) (Software) | MXO5-B245 | |
| 1-GHz-Bandbreitenerweiterung (ausschließlich MXO54) (Software) | MXO5-B2410 | |
| 2-GHz-Bandbreitenerweiterung (ausschließlich MXO54) (Software) | MXO5-B2420 | |
| 200-MHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software) | MXO5-B282 | |
| 350-MHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software) | MXO5-B283 | |
| 500-MHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software) | MXO5-B285 | |
| 1-GHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software) | MXO5-B2810 | |
| 2-GHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software) | MXO5-B2820 | |
| Funktionsgenerator (Software) | MXO5-B6 | |
| Leistungsanalyse (Software) | MXO5-K31 | |
| Frequenz- und Impedanzanalyse (erfordert MXO5-B6) (Software) | MXO5-K36 | |
| Triggern und Dekodieren von Signalen mit niedriger Geschwindigkeit (I2C, SPI, UART/RS-232/RS-422/RS-485, Quad-SPI) (Software) | MXO5-K510 | |
| Aerospace-Triggern und -Dekodieren (ARINC-429, MIL-STD-1553) (Software) | MXO5-K530 | |
| Serielles Triggern und Dekodieren (SPMI) (Software) | MXO5-K550 | |
| IEEE-Triggern und -Dekodieren (10BASE-T1S, 100BASE-T1) (Software) | MXO5-K560 |
Zubehör
Die MXO5-Serie wird geliefert mit:- 1x Netzkabel
- 1x 700 MHz passiver Tastkopf (10:1) pro Kanal
Vor-und Nachteile
- Bis zu 18 Bit vertikale Auflösung
- Tiefer Speicher von 500 Mpts
- 15,6-Zoll-Touchscreen
Downloads
| Rohde & Schwartz MXO5 user manual |  (23.76 MB) | Download |
| Rohde & Schwartz MXO5 datasheet | (19.21 MB) | Download |
| Rohde & Schwartz MXO5 specifications | (1.08 MB) | Download |
