Rohde & Schwarz MXO54-500 Oszilloskop
Details
Das MXO54-500 von Rohde & Schwarz ist die 500-MHz-Version mit 4 Kanälen der Oszilloskope der MXO5-Serie. Diese Oszilloskopserie zeichnet sich durch eine extrem hohe Erfassungsrate von 4,5 Millionen Wellenformen/s aus. Jeder analoge Kanal verfügt über eine im Vergleich zu anderen Oszilloskopen hohe Speichertiefe von 500 Mpts. Die Speichertiefe kann auch auf 1 Gpts erweitert werden. Die MXO5-Serie hat eine vertikale Auflösung von 12 Bit und eine vertikale Auflösung von 18 Bit für den High-Definition-Modus. Das Oszilloskop ist sehr leise und erzeugt kaum Kühlungsgeräusche. Es hat ein niedriges Grundrauschen von -160 dBm/Hz und eine genaue und schnelle Auslösung von&; 21 ns.
Die Oszilloskope der MXO5-Serie verfügen über ein 15,6-Zoll-Full-HD-TFT-Display mit einem kapazitiven Touchscreen.

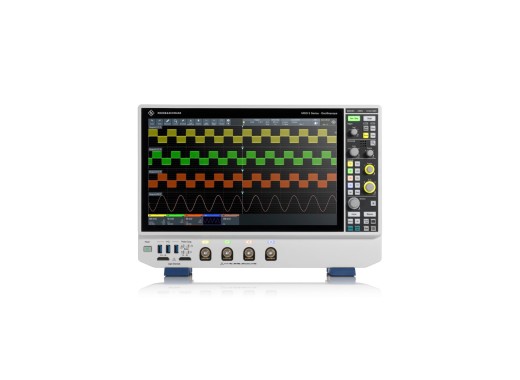

Bitte beachten Sie, dass auf den Abbildungen das MX054-2000 zu sehen ist, ein spezielles Modell der MXO5-Serie, das eine Bandbreite von 2 GHz bietet und 4 analoge Kanäle umfasst.
Paketübersicht
MXO4-BNDL wurde durch MXO4-Basic, Pro und Ultimate ersetzt| Modelle | MXO44-BASC | MXO44-PRO | MXO44-ULTM |
|---|---|---|---|
| Bandbreite | 200 MHz | 500 MHz | 1,5 GHz |
| Anstiegszeit | 1,75 ns | 700 ps | 234 ps |
| Zusatzfunktionen | Wellenformgenerator | Wellenformgenerator, Frequenzganganalysator, Leistungsanalysepaket, Trigger- und Dekodierfunktion | Wellenformgenerator, Frequenzgang-Analysator, Leistungsanalysepaket, Trigger- und Dekodierfunktion, zusätzlicher Speicher, Logiktastköpfe mit MSO-Option. |
| Preis |
Modellübersicht
Rohde & Schwarz bietet 10 Modelle der MXO5-Serie an, die sich in Bandbreite und Anzahl der Kanäle unterscheiden:| Modell | Bandbreite | Kanäle | Preis |
|---|---|---|---|
| MXO54-350 | 350 MHz | 4 | |
| MXO54-500 | 500 MHz | 4 | |
| MXO54-1000 | 1 GHz | 4 | |
| MXO54-2000 | 2 GHz | 4 | |
| MXO58-100 | 100 MHz | 8 | |
| MXO58-200 | 200 MHz | 8 | |
| MXO58-350 | 350 MHz | 8 | |
| MXO58-500 | 500 MHz | 8 | |
| MXO58-1000 | 1 GHz | 8 | |
| MXO58-2000 | 2 GHz | 8 |
Technische Daten
| Speichertiefe | 500 Mpts (pro Kanal) |
| Abtastrate | 20 GS/s (geteilt durch die Anzahl der aktiven Kanäle) 10 GS/s (geteilt durch die Anzahl der aktiven Kanäle im HD-Modus) |
| Wellenformerfassungsrate | 4.500.000 wfm/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Vertikale Auflösung | 12-Bit-Standard bis zu 18 Bit im HD-Modus |
| Schnittstellen | USB-Host, USB-Gerät, RJ-45, HDMI |
| Dekodierungsoptionen | IIC, SPI, UART/RS232, CAN, LIN |
| Display | 15,6-Zoll-TFT LCD (1920x1080) |
| Abmessungen | 445 x 314x 153 mm |
| Gewicht | 9,0 kg |
Optionen
| 16-Kanäle-Mixed-Signal (Hardware) | MXO5-B1 | |
| 1-Gpts-Speichererweiterung (Software) | MXO5-B110 | |
| 500-MHz-Bandbreitenerweiterung (ausschließlich MXO54) (Software) | MXO5-B245 | |
| 1-GHz-Bandbreitenerweiterung (ausschließlich MXO54) (Software) | MXO5-B2410 | |
| 2-GHz-Bandbreitenerweiterung (ausschließlich MXO54) (Software) | MXO5-B2420 | |
| 200-MHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software) | MXO5-B282 | |
| 350-MHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software) | MXO5-B283 | |
| 500-MHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software) | MXO5-B285 | |
| 1-GHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software) | MXO5-B2810 | |
| 2-GHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software) | MXO5-B2820 | |
| Funktionsgenerator (Software) | MXO5-B6 | |
| Leistungsanalyse (Software) | MXO5-K31 | |
| Frequenz- und Impedanzanalyse (erfordert MXO5-B6) (Software) | MXO5-K36 | |
| Triggerung und Dekodierung bei niedriger Geschwindigkeit (I2C, SPI, UART/RS-232/RS-422/RS-485, Quad-SPI) (Software) | MXO5-K510 | |
| Aerospace-Triggerung und -Dekodierung (ARINC-429, MIL-STD-1553) (Software) | MXO5-K530 | |
| Serielle Auslösung und Dekodierung (SPMI) (Software) | MXO5-K550 | |
| IEEE-Triggerung und -Dekodierung (10BASE-T1S, 100BASE-T1) (Software) | MXO5-K560 |
Zubehör
Die MXO5-Serie wird geliefert mit:- 1x Netzkabel
- 1x 700 MHz passiver Tastkopf (10:1) pro Kanal
Vor-und Nachteile
- Bis zu 18 Bit vertikale Auflösung
- Großer 500-Mpts-Speicher
- 15,6-Zoll-Touchscreen
Downloads
| Rohde & Schwartz MXO5 user manual |  (23.76 MB) | Download |
| Rohde & Schwartz MXO5 datasheet | (19.21 MB) | Download |
| Rohde & Schwartz MXO5 specifications | (1.08 MB) | Download |
