Rohde & Schwarz MXO54-1000 Oszilloskop

36378.3 inkl. 19% MwSt.: 36.378,30 € Exkl. MwSt: 30.570,00 €
Kostenfreier Versand innen Deutschland*
Lagerinfo werden geladen
  •
Produktcode: ELE006966

Schreiben Sie die erste Kundenmeinung

Bester Preis garantiert

Details

Das MXO54-1000 von Rohde & Schwarz ist die 1-GHz-Version mit 4 Kanälen der Oszilloskope der MXO5-Serie. Diese Oszilloskopserie zeichnet sich durch eine extrem hohe Erfassungsrate von 4,5 Millionen Wellenformen/s aus. Jeder analoge Kanal verfügt über eine im Vergleich zu anderen Oszilloskopen hohe Speichertiefe von 500 Mpts. Die Speichertiefe kann auch auf 1 Gpts erweitert werden. Die MXO5-Serie hat eine vertikale Auflösung von 12 Bit und eine vertikale Auflösung von 18 Bit für den High-Definition-Modus. Das Oszilloskop ist sehr leise und erzeugt kaum Kühlungsgeräusche. Es hat ein niedriges Grundrauschen von -160 dBm/Hz und eine genaue und schnelle Auslösung von&; 21 ns.

Die Oszilloskope der MXO5-Serie verfügen über ein 15,6-Zoll-Full-HD-TFT-Display mit einem kapazitiven Touchscreen.

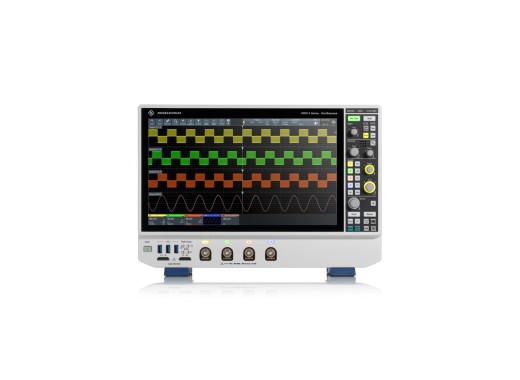

Bitte beachten Sie, dass die Bilder das MX054-2000 zeigen, ein spezielles Modell der MXO5-Serie, das eine Bandbreite von 2 GHz bietet und 4 analoge Kanäle umfasst.

Paketübersicht

MXO4-BNDL wurde durch MXO4-Basic, Pro und Ultimate ersetzt
Modelle MXO54-BASC MXO54-PRO MXO54-ULTM
Bandbreite 200 MHz 500 MHz 1,5 GHz
Anstiegszeit 1,75 ns 700 ps 234 ps
Zusatzfunktionen Wellenformgenerator Wellenformgenerator, Frequenzganganalysator, Leistungsanalysepaket, Trigger- und Dekodierfunktion Wellenformgenerator, Frequenzgang-Analysator, Leistungsanalysepaket, Trigger- und Dekodierfunktion, zusätzlicher Speicher, Logiktastköpfe mit MSO-Option.
Preis 11554.9 Inkl. MwSt: 11.554,90 € Exkl. MwSt: 9.710,00 € 27965 Inkl. MwSt: 27.965,00 € Exkl. MwSt: 23.500,00 € 58869.3 Inkl. MwSt: 58.869,30 € Exkl. MwSt: 49.470,00 €

Modellübersicht

Rohde & Schwarz bietet 10 Modelle der MXO5-Serie an, die sich in Bandbreite und Anzahl der Kanäle unterscheiden:
Modell Bandbreite Kanäle Preis
MXO54-350 350 MHz 4 23419.2 Inkl. MwSt: 23.419,20 € Exkl. MwSt: 19.680,00 €
MXO54-500 500 MHz 4 28928.9 Inkl. MwSt: 28.928,90 € Exkl. MwSt: 24.310,00 €
MXO54-1000 1 GHz 4 36378.3 Inkl. MwSt: 36.378,30 € Exkl. MwSt: 30.570,00 €
MXO54-2000 2 GHz 4 40650.4 Inkl. MwSt: 40.650,40 € Exkl. MwSt: 34.160,00 €
MXO58-100 100 MHz 8 26870.2 Inkl. MwSt: 26.870,20 € Exkl. MwSt: 22.580,00 €
MXO58-200 200 MHz 8 31701.6 Inkl. MwSt: 31.701,60 € Exkl. MwSt: 26.640,00 €
MXO58-350 350 MHz 8 38579.8 Inkl. MwSt: 38.579,80 € Exkl. MwSt: 32.420,00 €
MXO58-500 500 MHz 8 48230.7 Inkl. MwSt: 48.230,70 € Exkl. MwSt: 40.530,00 €
MXO58-1000 1 GHz 8 60618.6 Inkl. MwSt: 60.618,60 € Exkl. MwSt: 50.940,00 €
MXO58-2000 2 GHz 8 67508.7 Inkl. MwSt: 67.508,70 € Exkl. MwSt: 56.730,00 €

Technische Daten

Speichertiefe500 Mpts (pro Kanal)
Abtastrate20 GS/s (geteilt durch die Anzahl der aktiven Kanäle)
10 GS/s (geteilt durch die Anzahl der aktiven Kanäle im HD-Modus)
Wellenformerfassungsrate4.500.000 wfm/s (geteilt durch die Anzahl der aktiven Kanäle)
Vertikale Auflösung12-Bit-Standardbis zu 18 Bit im HD-Modus
SchnittstellenUSB-Host, USB-Gerät, RJ-45, HDMI
DekodierungsoptionenIIC, SPI, UART/RS232, CAN, LIN
Display15,6-Zoll-TFT LCD (1920x1080)
Abmessungen445 x 314x 153 mm
Gewicht9,0 kg

Optionen

16-Kanäle-Mixed-Signal (Hardware)MXO5-B1 4688.6 Inkl. MwSt: 4.688,60 € Exkl. MwSt: 3.940,00 €
1-Gpts-Speichererweiterung (Software)MXO5-B110 4141.2 Inkl. MwSt: 4.141,20 € Exkl. MwSt: 3.480,00 €
500-MHz-Bandbreitenerweiterung (ausschließlich MXO54) (Software)MXO5-B245 5509.7 Inkl. MwSt: 5.509,70 € Exkl. MwSt: 4.630,00 €
1-GHz-Bandbreitenerweiterung (ausschließlich MXO54) (Software)MXO5-B2410 12947.2 Inkl. MwSt: 12.947,20 € Exkl. MwSt: 10.880,00 €
2-GHz-Bandbreitenerweiterung (ausschließlich MXO54) (Software)MXO5-B2420 17231.2 Inkl. MwSt: 17.231,20 € Exkl. MwSt: 14.480,00 €
200-MHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software)MXO5-B282 4819.5 Inkl. MwSt: 4.819,50 € Exkl. MwSt: 4.050,00 €
350-MHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software)MXO5-B283 11721.5 Inkl. MwSt: 11.721,50 € Exkl. MwSt: 9.850,00 €
500-MHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software)MXO5-B285 21348.6 Inkl. MwSt: 21.348,60 € Exkl. MwSt: 17.940,00 €
1-GHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software)MXO5-B2810 30618.7 Inkl. MwSt: 30.618,70 € Exkl. MwSt: 25.730,00 €
2-GHz-Bandbreitenerweiterung (ausschließlich MXO58) (Software)MXO5-B2820 40650.4 Inkl. MwSt: 40.650,40 € Exkl. MwSt: 34.160,00 €
Funktionsgenerator (Software)MXO5-B6 2165.8 Inkl. MwSt: 2.165,80 € Exkl. MwSt: 1.820,00 €
Leistungsanalyse (Software)MXO5-K31 3308.2 Inkl. MwSt: 3.308,20 € Exkl. MwSt: 2.780,00 €
Frequenz- und Impedanzanalyse (erfordert MXO5-B6) (Software)MXO5-K36 3308.2 Inkl. MwSt: 3.308,20 € Exkl. MwSt: 2.780,00 €
Triggerung und Dekodierung bei niedriger Geschwindigkeit (I2C, SPI, UART/RS-232/RS-422/RS-485, Quad-SPI) (Software)MXO5-K510 3855.6 Inkl. MwSt: 3.855,60 € Exkl. MwSt: 3.240,00 €
Aerospace-Triggerung und -Dekodierung (ARINC-429, MIL-STD-1553) (Software)MXO5-K530 3855.6 Inkl. MwSt: 3.855,60 € Exkl. MwSt: 3.240,00 €
Serielle Auslösung und Dekodierung (SPMI) (Software)MXO5-K550 3855.6 Inkl. MwSt: 3.855,60 € Exkl. MwSt: 3.240,00 €
IEEE-Triggerung und -Dekodierung (10BASE-T1S, 100BASE-T1) (Software)MXO5-K560 3855.6 Inkl. MwSt: 3.855,60 € Exkl. MwSt: 3.240,00 €

Zubehör

Die MXO5-Serie wird geliefert mit:
  • 1x Netzkabel
  • 1x 700 MHz passiver Tastkopf (10:1) pro Kanal

Vor-und Nachteile

  • Bis zu 18 Bit vertikale Auflösung
  • Großer 500-Mpts-Speicher
  • 15,6-Zoll-Touchscreen

Downloads

Rohde & Schwartz MXO5 user manual
pdf (23.76 MB)Download
Rohde & Schwartz MXO5 datasheet
pdf (19.21 MB)Download
Rohde & Schwartz MXO5 specifications
pdf (1.08 MB)Download
