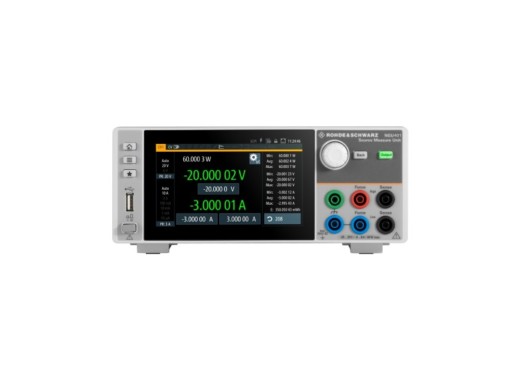

Rohde & Schwarz NGU401COM-Quellmessgerät

Das Rohde & Schwarz NGU401COM ist ein Aktionspaket, das aus einem Zwei-Quadranten-Quellmessgerät mit mehreren erweiterten Optionen besteht. Das Paket wird mit folgendem Zubehör geliefert:

• NGU401-Quellmessgerät
• NGU-K103 digitale E/A-Ports

Das NGU401 von Rohde & Schwarz ist ein 4-Quadranten-Quellmessgerät (SMU). Dieses Quellmessgerät kann bis zu 60 W verarbeiten. Dank seiner 4-Quadranten-Architektur verarbeitet das Gerät sowohl positive als auch negative Versorgungsspannungen und kann in beiden Polaritäten als Quelle oder Senke agieren. Mit einer 6,5-stelligen Anzeigeauflösung bietet das NGU401 eine hohe Genauigkeit und Ausgangsauflösungen von bis zu 1 µV/100 pA. Mit einer Abtastrate von bis zu 500.000 Messwerten pro Sekunde erfasst das Gerät auch schnellste Schwankungen von Spannung und Strom präzise. Das Quellenmessgerät bietet eine rasche Lastwiederherstellungszeit von unter <30 µs in Verbindung mit minimalem Überschwingen – selbst bei anspruchsvollen Lastwechseln. Das Netzteil NGU401 verfügt außerdem über einen einstellbaren Spannungs-, Strom-, Leistungsschutz und einen Temperaturschutz (OVP, OCP, OPP, OTP). Das Netzteil verfügt über eine QuickArb-Funktion, mit der die Zeit/Stromfluss- oder Zeit/Spannungskurve programmiert werden kann, und eine EasyRamp-Funktion, mit der kontinuierlich ansteigende Betriebsbedingungen innerhalb eines bestimmten Zeitrahmens simuliert werden können. Darüber hinaus werden all diese Informationen auf einem hochauflösenden 5-Zoll-Farb-Touchscreen angezeigt und können über USB- oder LAN-Verbindungen ferngesteuert werden.

Modellübersicht

Technische Daten

Zubehör

Das NGU401COM wird geliefert mit:

• Netzkabel

Downloads

Rohde & Schwarz NGU source meter programming manual	(1.07 MB)	Download
Rohde & Schwarz NGU - Datasheet	(9.75 MB)	Download
Rohde & Schwarz NGU - User manual	(11.95 MB)	Download
