Tekbox TBL05100-1C Netznachbildung

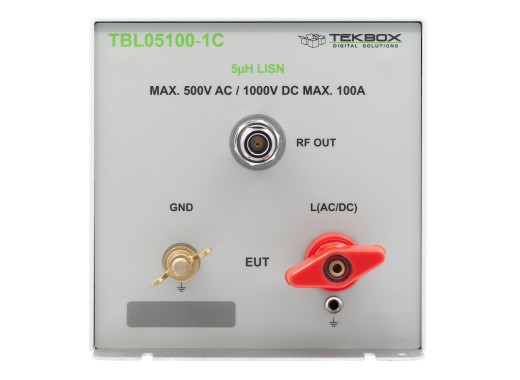

Das Tekbox TBL05100-1C 5 µH 100 A ist eine einkanalige Netznachbildung, die bei EMV-Prüfungen zur Messung von leitungsgebundenen Störgrößen an der Versorgungsleitung von Gleichstrom- und Wechselstromgeräten eingesetzt wird. Diese Netznachbildung arbeitet gemäß CISPR 16-1-2 und CISPR 25 in einem Frequenzbereich zwischen 10 kHz und 400 MHz. Die Netznachbildung wird in die Versorgungsleitung des Prüflings (DUT) eingebaut. Mit einem Spektrumanalysator oder einem Empfänger lassen sich leitungsgebundene Störgrößen an den Versorgungsanschlüssen des Prüflings am HF-Anschluss überwachen. Zwei dieser Netznachbildungen können zusammen mit dem Tekbox TBLM02 LISN-Gegenstück verwendet werden. Diese Konfiguration ermöglicht sowohl Gleichtakt- als auch Gegentakt-Störgrößenmessungen. Die Netznachbildung kann über interne Jumper-Einstellungen auch für andere Normen wie MIL-STD-461G, ISO 11452-4 und ISO 7637-2 konfiguriert werden, während für DO-160-Konfigurationen ein externer 10-µF-Kondensator erforderlich ist.

Bitte beachten Sie: Bei Verwendung dieser Netznachbildung ohne Transientenbegrenzer und beim Testen von wechselstromversorgten Produkten wird dringend empfohlen, den Eingang des angeschlossenen Analysators mit einem Hochpassfilter wie dem Tekbox TBHPF2-150kHz-Hochpassfilter zu schützen.

Ein kompatibles Kalibrierungskit finden Sie unter der Artikelnummer TBL05100-1C-CAL.

Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.

Technische Daten

Zubehör

• 75 cm langes RG223-Kabel mit N-Stecker (männlich) an N-Stecker (männlich)
• Passende Stecker
• Erdungshalterungen zur Befestigung der Netznachbildung an einer Erdungsfläche

Downloads

Tekbox TBL05100-1C user manual

(1.16 MB)

Download
