Tekbox TBL50100-1B Netznachbildung

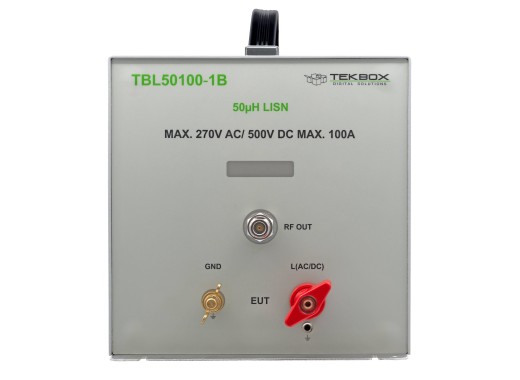

Die Tekbox TBL50100-1B ist eine einkanalige 50-µH-100-A-Netznachbildung, die bei EMV-Prüfungen zur Messung von leitungsgebundenen Störgrößen an der Versorgungsleitung von Gleichstrom- und Wechselstromgeräten eingesetzt wird. Diese Netznachbildung wurde gemäß CISPR 16-1-2 und MIL-STD-461G entwickelt und arbeitet in einem Frequenzbereich von 10 kHz bis 100 MHz. Zudem wird die Netznachbildung in die Stromleitung des Prüflings (DUT) eingebaut. Es misst unerwünschte elektrische Störungen an den Versorgungsanschlüssen des Prüflings, die mit einem Spektrumanalysator oder einem Empfänger überprüft werden können. Zwei dieser Netznachbildungen können zusammen mit dem Tekbox TBLM02 LISN-Gegenstück verwendet werden. Diese Konfiguration ermöglicht sowohl Gleichtakt- als auch Gegentakt-Störungsmessungen. Zudem können mehrere TBL50100-1B-Netznachbildungen für 3-Phasen-Messungen verwendet werden.

Bitte beachten Sie: Bei Verwendung dieser Netznachbildung ohne Transientenbegrenzer und beim Testen von wechselstromversorgten Produkten wird dringend empfohlen, den Eingang des angeschlossenen Analysators mit einem Hochpassfilter wie dem Tekbox TBHPF2-150kHz-Hochpassfilter zu schützen.

Ein kompatibles Kalibrierungskit finden Sie unter TBL05100-1C-CAL.

Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.

Technische Daten

Zubehör

Im Lieferumfang des TBL50100-1B ist enthalten:

• RG223-Kabel mit N-Stecker (männlich) an N-Stecker (männlich)

Downloads

Tekbox TBL50100-1B user manual

(1.75 MB)

Download
