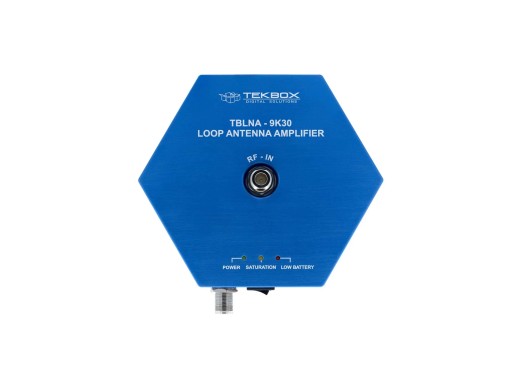

Tekbox TBLNA-9K30 Vorverstärker
Details
Der Tekbox TBLNA-9K30 ist ein 43 dB rauscharmer HF-Vorverstärker, der für den Einsatz mit passiven Schleifenantennen im Frequenzbereich von 9 kHz bis 30 MHz entwickelt wurde. Der TBLNA-9K30 wurde für die Tekbox TBMA6-P-Antenne entwickelt, kann aber mit jeder passiven Schleifenantenne verwendet werden, die innerhalb seines Frequenzbereichs arbeitet. Der Vorverstärker verbessert die Empfindlichkeit erheblich und erweitert den Dynamikbereich Ihres Messaufbaus, wodurch er sich ideal für die Prüfung leitungsgebundener und gestrahlter Emissionen in EMV-Anwendungen eignet.
Mit seiner niedrigen Rauschspannung von nur 1 nV/√Hz und einem hohen 1 dB-Kompressionspunkt von +15 dBm liefert der TBLNA-9K30 selbst in Umgebungen mit starken Störsignalen eine hervorragende Leistung. Das Gerät verfügt über Anzeigen für den Energiestatus, einen niedrigen Batteriestand und die Ausgangssättigung und wird mit 12 Standard-AA-NiMH-Batterien betrieben. Ein integriertes Ladegerät und eine ¼"-Stativhalterung machen den Verstärker praktisch für den Einsatz unterwegs und vor Ort.
Wie von Tekbox erwartet, zeichnet sich der TBLNA-9K30 durch eine robuste Konstruktion und professionelle Technische Daten aus, die ihn zu einer zuverlässigen Wahl für EMV-Vorkonformitätsprüfungen und andere niederfrequente HF-Messungen machen.
Technische Daten
| Frequenzbereich | 9 kHz - 30 MHz |
| Verstärkung | Typ. 43 dB |
| Rauschspannung | Typ. 1 nV / √Hz |
| 1 dB Ausgangskompressionspunkt | +15 dBm (LED Anzeige) |
| Abfangpunkt 3. Ordnung (IP3) | +28 dBm |
| Eingangsrückflussdämpfung | < -15 dB (typ.) |
| Ausgangsrückflussdämpfung | < -20 dB (typ.) |
| Anschlussmöglichkeiten | N-Buchse |
| Stromversorgung | 12 × AA NiMH-Batterien (nicht enthalten) |
| Batteriebetriebszeit | ca. f10 Stunden |
| Stromverbrauch | 120 mA |
| Stativhalterung | ¼” Gewinde |
| Abmessungen | 180 mm × 52 mm |
| Gewicht | 1,7 kg |
Inklusive Zubehör
- 1x TBTP1-Kohlefaserstativ, Tragfähigkeit 6 kg, ¼" Schraube
- 1x TBTP3-Holzstativ, Tragfähigkeit 8 kg, ¼" Schraube
- 1x 1,25 Meter N-Stecker auf N-Stecker RG-223-Kabel
- 1x 3 Meter N-Stecker auf N-Stecker RG-142-Kabel
- 1x 5 Meter N-Stecker auf N-Stecker RG-223-Kabel
Hinweis: Es sind keine AA NiMH-Batterien enthalten.
Vor-und Nachteile
- Hohe 43 dB Verstärkung
- Optimiert für 9 kHz - 30 MHz EMC-Prüfungen
- Benötigt 12 AA NiMH-Batterien (nicht enthalten)
- Nur für Anwendungen mit niedrigen Frequenzen geeignet
Downloads
| TBLNA-9K30 manual |  (1.1 MB) | Download |
