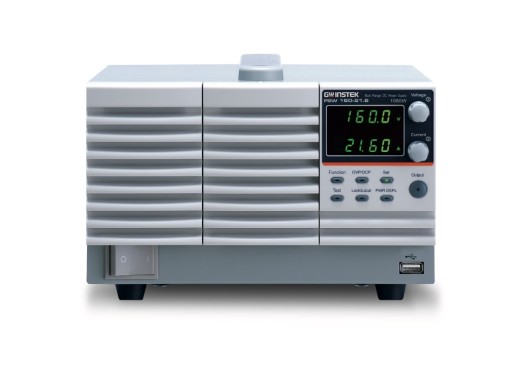

GW Instek PSW 160-21.6 Labornetzteil
Details
Das GW Instek PSW160-21.6 ist ein programmierbares Labornetzteil, das sich ideal für die Prüfung von z. B. einem Prüfling (Device Under Test, DUT) eignet. Das Netzteil verfügt über Konstantspannungs- (CV) und Konstantstrom- (CC) Modi, die für den Schutz von DUTs nützlich sind. Ein weiteres nützliches Merkmal der PSW-Serie ist, dass sie mit anderen Labornetzgeräten in Reihe oder parallel kombiniert werden kann, um die Spannung bzw. den Strom zu erhöhen. In Reihe können maximal 2 Geräte angeschlossen werden, parallel können maximal 3 Geräte einschließlich des Mastergerätes angeschlossen werden.
Das PSW160-21.6 kann eine maximale Spannung von 160V, einen maximalen Strom von 21.6A und eine maximale Leistung von 1080W liefern. Außerdem verfügt das Netzteil über einen Überspannungsschutz (OVP) und einen Überstromschutz (OCP), deren Werte einstellbar sind. Diese Funktionen sind für den Schutz von Prüflingen sehr gut geeignet.
Der LabView-Treiber und die Data Logging PC-Software werden von jeder verfügbaren Schnittstelle unterstützt. Das Netzteil verfügt über eine aktive Kühlung und eine analoge Steuerung. Wichtig ist auch, dass die Anstiegsgeschwindigkeit einstellbar ist.
Modellübersicht
| Modell | Gesamtleistung | Max. Spannung | Max. Strom | Restwelligkeit | Preis |
| PSW30-36 | 360 W | 30 V | 36 A | 7 mV, 72 mA | |
| PSW40-27 | 360 W | 40 V | 27 A | 7 mV, 54 mA | |
| PSW80-13.5 | 360 W | 80 V | 13.5 A | 7 mV, 27 mA | |
| PSW160-7.2 | 360 W | 160 V | 7.2 A | 12 mV, 15 mA | |
| PSW250-4.5 | 360 W | 250 V | 4.5 A | 15 mV, 10 mA | |
| PSW800-1.44 | 360 W | 800 V | 1.44 A | 30 mV, 5 mA | |
| PSW30-72 | 720 W | 30 V | 72 A | 11 mV, 144 mA | |
| PSW40-54 | 720 W | 40 V | 54 A | 11 mV, 108 mA | |
| PSW80-27 | 720 W | 80 V | 27 A | 11 mV, 54 mA | |
| PSW160-14.4 | 720 W | 160 V | 14.4 A | 15 mV, 30 mA | |
| PSW250-9 | 720 W | 250 V | 9 A | 15 mV, 20 mA | |
| PSW800-2.88 | 720 W | 800 V | 2.88 A | 30 mV, 15 mA | |
| PSW30-108 | 1080 W | 30 V | 108 A | 14 mV, 216 mA | |
| PSW40-81 | 1080 W | 40 V | 81 A | 14 mV, 162 mA | |
| PSW80-40.5 | 1080 W | 80 V | 40.5 A | 14 mV, 81 mA | |
| PSW160-21.6 | 1080 W | 160 V | 21.6 A | 20 mV, 45 mA | |
| PSW250-13.5 | 1080 W | 250 V | 13.5 A | 15 mV, 30 mA | |
| PSW800-4.32 | 1080 W | 800 V | 4.32 A | 30 mV, 15 mA |
Spezifikationen
| Ausgänge | 1 |
| Spannungsbereich | 0 - 160 V |
| Auflösung | 3 mV / 1 mA |
| Restwelligkeit | CV ≤ 12mVeff & CC ≤ 15 mArms |
| Schutz | OPP, OCP, OVP, OTP |
| Schnittstellen | USB, LAN, GPIB (optional) |
| Abmessungen | 240 x 124 x 350 mm |
| Gewicht | 7,5 kg |
Zubehör
Der GW Instek PSW160-21.6 umfasst:
- PSW-004 Grundzubehörsatz:
- 2x M4 Klemmenschrauben und Unterlegscheiben
- 2x M8 Klemmenschrauben, Muttern und Unterlegscheiben
- 1x Luftfilter
- 1x Analogsteuerungs-Schutzattrappe
- 1x Analogsteuerung Sperrstufe
- PSW-009 Ausgangsklemmenabdeckung
- GTL-123 Messleitungen, 1x rot, 1x schwarz
- GTL-240 USB-Kabel
- Netzkabel
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Hochspannung
- Kann bis zu 2 Geräte in Serie betreiben
- Kann bis zu 3 Geräte parallel betreiben
- CC- und CV-Prioritätsmodi
Downloads
| GW Instek PSW-series datasheet |  (938.31 KB) | Download |
| GW Instek PSW-series manual | (5.23 MB) | Download |
| DTC sample | (126.04 KB) | Download |
