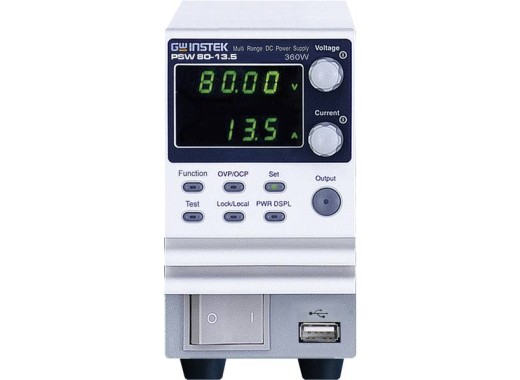

GW Instek PSW80-13.5-Netzteil
Details
Das GW Instek PSW 80-13.5 ist ein programmierbares Labornetzgerät, das sich ideal zum Testen von z. B. einem Prüfling eignet. Das PSW 80-13.5 verfügt über die Modi Konstantspannung (CV) und Konstantstrom (CC), die für den Schutz von Prüflingen nützlich sind. Ein weiteres nützliches Merkmal der PSW-Serie ist, dass es mit anderen PSW-Netzgeräten in Reihe oder parallel kombiniert werden kann, um die Spannung bzw. den Strom zu erhöhen. In Reihe können maximal 2 Geräte angeschlossen werden; parallel können maximal 3 Geräte einschließlich des Master-Geräts angeschlossen werden.
Das PSW 80-13.5 kann eine maximale Spannung von 80V, einen maximalen Strom von 13,5A und eine maximale Leistung von 360W liefern. Außerdem verfügt das Netzgerät über einen Überspannungsschutz (OVP) und einen Überstromschutz (OCP), deren Werte einstellbar sind. Diese Funktionen sind für den Schutz von Prüflingen sehr gut geeignet.
Der LabVIEW-Treiber und die PC-Software für die Datenprotokollierung werden über jede verfügbare Schnittstelle unterstützt. Das Netzgerät verfügt über eine aktive Kühlung und eine analoge Steuerung. Wichtig ist auch, dass die Anstiegsrate einstellbar ist.
Modell-Übersicht
| Modell | Gesamtleistung | Max. Spannung | Max. Strom | Restwelligkeit/Welligkeit | Preis |
| PSW30-36 | 360 W | 30 V | 36 A | 7 mV, 72 mA | |
| PSW40-27 | 360 W | 40 V | 27 A | 7 mV, 54 mA | |
| PSW80-13.5 | 360 W | 80 V | 13.5 A | 7 mV, 27 mA | |
| PSW160-7.2 | 360 W | 160 V | 7.2 A | 12 mV, 15 mA | |
| PSW250-4.5 | 360 W | 250 V | 4.5 A | 15 mV, 10 mA | |
| PSW800-1.44 | 360 W | 800 V | 1.44 A | 30 mV, 5 mA | |
| PSW30-72 | 720 W | 30 V | 72 A | 11 mV, 144 mA | |
| PSW40-54 | 720 W | 40 V | 54 A | 11 mV, 108 mA | |
| PSW80-27 | 720 W | 80 V | 27 A | 11 mV, 54 mA | |
| PSW160-14.4 | 720 W | 160 V | 14.4 A | 15 mV, 30 mA | |
| PSW250-9 | 720 W | 250 V | 9 A | 15 mV, 20 mA | |
| PSW800-2.88 | 720 W | 800 V | 2.88 A | 30 mV, 15 mA | |
| PSW30-108 | 1080 W | 30 V | 108 A | 14 mV, 216 mA | |
| PSW40-81 | 1080 W | 40 V | 81 A | 14 mV, 162 mA | |
| PSW80-40.5 | 1080 W | 80 V | 40.5 A | 14 mV, 81 mA | |
| PSW160-21.6 | 1080 W | 160 V | 21.6 A | 20 mV, 45 mA | |
| PSW250-13.5 | 1080 W | 250 V | 13.5 A | 15 mV, 30 mA | |
| PSW800-4.32 | 1080 W | 800 V | 4.32 A | 30 mV, 15 mA |
Technische Daten
| Kanäle | 1 |
| Auflösung | 2 mV / 1 mA |
| Anschlussmöglichkeiten | USB, LAN, GPIB (wahlweise) |
| Abmessungen | 71 x 124 x 350 mm |
| Gewicht | 3 kg |
Zubehör
Der GW Instek PSW 80-13.5 enthält:
- PSW-004 Basis-Zubehörsatz:
- 2x M4-Klemmschrauben und Unterlegscheiben
- 2x M8-Klemmschrauben, Muttern und Unterlegscheiben
- 1x Luftfilter
- 1x Analogsteuerungs-Schutzattrappe
- 1x Analogsteuerungs-Verriegelungsebene
- PSW-009 Ausgangsklemmenabdeckung
- GTL-123 Messleitungen, 1x rot, 1x schwarz
- GTL-240 USB-Kabel
- Netzkabel
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Hohe Spannung
- Kann in Reihe oder parallel kombiniert werden
- Vorrangige Modi CC und CV
Downloads
| GW Instek PSW-series datasheet |  (938.31 KB) | Download |
| GW Instek PSW-series manual | (5.23 MB) | Download |
| Linkview | (179.58 KB) | Download |
| DTC sample | (126.04 KB) | Download |
