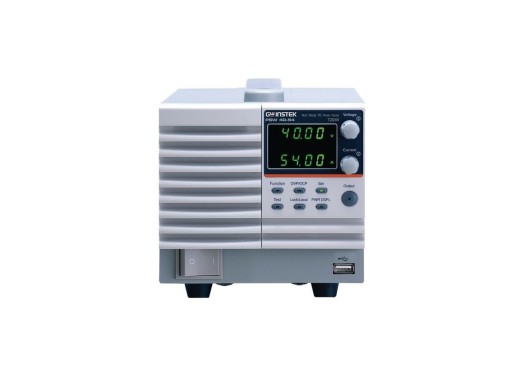

GW Instek PSW 40-54 Netzgerät
Details
Das GW Instek PSW 40-54 ist ein programmierbares Labornetzgerät, das sich ideal zum Testen beispielsweise eines Prüflings eignet. Das Labornetzteil verfügt über Konstantspannungs- (CV) und Konstantstrom- (CC) Modi, die für den Schutz von Prüflingen insbesondere in der Batterie- und LED-Industrie nützlich sind, sowie über eine aktive Kühlung und eine analoge Steuerung mit einstellbarer Anstiegsrate. Ein weiteres nützliches Merkmal der PSW-Baureihe ist, dass sie in Reihe (2 Geräte) oder parallel (bis zu 3 Geräte) betrieben werden kann, um die Spannung bzw. den Strom zu erhöhen.
Der Überspannungs- und Überstromschutz verfügt über einstellbare Pegel, wodurch er sich sehr gut für den Schutz von Prüflingen eignet.
Modellübersicht
| Modell | Gesamtleistung | Max. Spannung | Max. Strom | Restwelligkeit | Preis |
| PSW30-36 | 360 W | 30 V | 36 A | 7 mV, 72 mA | |
| PSW40-27 | 360 W | 40 V | 27 A | 7 mV, 54 mA | |
| PSW80-13.5 | 360 W | 80 V | 13.5 A | 7 mV, 27 mA | |
| PSW160-7.2 | 360 W | 160 V | 7.2 A | 12 mV, 15 mA | |
| PSW250-4.5 | 360 W | 250 V | 4.5 A | 15 mV, 10 mA | |
| PSW800-1.44 | 360 W | 800 V | 1.44 A | 30 mV, 5 mA | |
| PSW30-72 | 720 W | 30 V | 72 A | 11 mV, 144 mA | |
| PSW40-54 | 720 W | 40 V | 54 A | 11 mV, 108 mA | |
| PSW80-27 | 720 W | 80 V | 27 A | 11 mV, 54 mA | |
| PSW160-14.4 | 720 W | 160 V | 14.4 A | 15 mV, 30 mA | |
| PSW250-9 | 720 W | 250 V | 9 A | 15 mV, 20 mA | |
| PSW800-2.88 | 720 W | 800 V | 2.88 A | 30 mV, 15 mA | |
| PSW30-108 | 1080 W | 30 V | 108 A | 14 mV, 216 mA | |
| PSW40-81 | 1080 W | 40 V | 81 A | 14 mV, 162 mA | |
| PSW80-40.5 | 1080 W | 80 V | 40.5 A | 14 mV, 81 mA | |
| PSW160-21.6 | 1080 W | 160 V | 21.6 A | 20 mV, 45 mA | |
| PSW250-13.5 | 1080 W | 250 V | 13.5 A | 15 mV, 30 mA | |
| PSW800-4.32 | 1080 W | 800 V | 4.32 A | 30 mV, 15 mA |
Spezifikationen
| Ausgänge | 1 |
| Ausgangsschalter | Nur ON oder OFF |
| Spannungsbereich | 0 - 40 V |
| Schutz | OVP, OCP, OTP, AC-Fail, Leistungsgrenze |
| Schnittstellen | USB, LAN, GPIB (optional) |
| Anzeige | 4-Ziffer-LED |
Zubehör
Das GW PSW 40-54 umfasst:
- PSW-004 Grundzubehör: 2x M4 Klemmenschrauben und Unterlegscheiben, 2x M8 Klemmenbolzen, Muttern und Unterlegscheiben, 1x Luftfilter, 1x analoger Steuerschutz-Dummy, 1x analoges Steuersperrniveau
- GTL-123 Messleitungen, 1x rot, 1x schwarz
- GTL-240 USB-Kabel
- Netzkabel
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Kann bis zu 2 Geräte in Reihe betreiben
- Kann bis zu 3 Geräte parallel betreiben
Downloads
| GW Instek PSW-series datasheet |  (938.31 KB) | Download |
| GW Instek PSW-series manual | (5.23 MB) | Download |
| DTC sample | (126.04 KB) | Download |
