Ich bin insgesamt sehr zufrieden mit dem Gerät. Angesichts des Preises sind Haptik und Funktion besser, als ich erwartet hatte. Lediglich sehr kleine Signale, wie z.B. einen MM Tonabnehmer konnte ich mit dem Oszilloskop nicht darstellen und das Finden der Funktionen des Oszilloskop könnte irgendwie übersichtlicher sein - aber da hat man sich nach ein paar Stunden vertraut gemacht.
Ansonsten praktischer Signalgenerator, der auch intuitiv zu bedienen ist, gutes Multimeter und eine saubere Darstellung als Oszilloskop auf einem ausreichend großen Display, das übrigens in Natura besser ist, als es in manchen YT Videos wirkt.
Owon HDS242S Handheld-Oszilloskop
Details

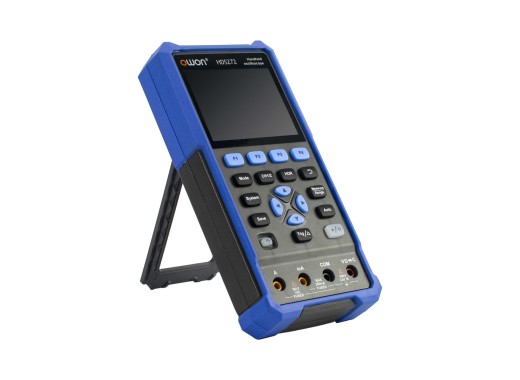

Hinweis: Der HDS242S sieht äußerlich genauso aus wie das auf den Bildern gezeigte Produkt.
Das HDS242S ist ein tragbares Zweikanal-Oszilloskop, das auch als Multimeter und Funktionsgenerator verwendet werden kann. Das Messgerät verfügt über ein kontrastreiches 3,5-Zoll-Farbdisplay, das für den Einsatz im Freien geeignet ist, und wird mit zwei 18650er-Batterien betrieben, die für bis zu 6 Stunden Dauerbetrieb ausreichen. Sie können das Messgerät über USB-C an einen PC-Host anschließen, um es mit der Desktop-Software von Owon zu verwenden, es über SCPI zu steuern oder es mit einer Powerbank zu verwenden. Im Vergleich zu den Oszilloskopen der Hantek 2000-Serie ist die Owon HDS200-Serie mit einem etwas größeren Bildschirm und einem größeren internen Speicher ausgestattet. Außerdem hat diese Serie eine Auflösung von 20000 Zählern im Gegensatz zu Hanteks 4000 Zählern.
Signale können aufgezeichnet und intern gespeichert werden, wobei bis zu 8k Datenpunkte möglich sind. Wellenformen können auch als Bild oder CSV gespeichert werden, um sie über USB an einen PC-Host zu exportieren.
Das Gerät ist nicht nur ein Oszilloskop, sondern auch ein vollwertiges True-RMS-Multimeter mit 20 000 Zählern. Es ist in der Lage, Spannung, Strom, Widerstand, Kapazität, Durchgang und Dioden zu messen. Die Messwerte werden bequem groß auf dem Display angezeigt, wie im Demonstrationsvideo unten zu sehen ist. Ähnlich wie herkömmliche Multimeter verfügt es über einen automatischen Messbereich.
Modell-Übersicht
Die Modelle des HDS200 unterscheiden sich in ihrer Bandbreite und darin, ob sie über einen Funktionsgenerator verfügen, wie in der folgenden Tabelle dargestellt.
| Modell | HDS25 | HDS25S | HDS241 | HDS242 | HDS242S | HDS271 | HDS272 | HDS272S |
|---|---|---|---|---|---|---|---|---|
| Bandbreite | 25 MHz | 25 MHz | 40 MHz | 40 MHz | 40 MHz | 70 MHz | 70 MHz | 70 MHz |
| Anzahl der Kanäle | 2 | 2 | 1 | 2 | 2 | 1 | 2 | 2 |
| Funktionsgenerator | Nein
| Ja
| Ja
| Nein
| Ja
| Ja
| Nein
| Ja
|
| Preis |
Spezifikationen
| Spezifikationen des Oszilloskops | ||||||||||||||||||||||
| ||||||||||||||||||||||
| Spezifikationen für den Multimeter-Modus | ||||||||||||||||||||||
| ||||||||||||||||||||||
| Spezifikationen des Funktionsgeneratormodus | ||||||||||||||||||||||
| ||||||||||||||||||||||
| Andere Modi | Durchgangsprüfung, Diodentest | |||||||||||||||||||||
| Anzeige | 20.000 Zählungen (Multimeter-Modus) 3,5" Farb-LCD (320 x 240) | |||||||||||||||||||||
| Stromversorgung | 2x 18650 Batterie (ca. 6 Stunden) | |||||||||||||||||||||
| Anschlussmöglichkeiten | USB-C | |||||||||||||||||||||
| Abmessungen | 198 x 38 x 96 mm LxBxH | |||||||||||||||||||||
| Gewicht | 600 g (ohne Batterien) | |||||||||||||||||||||
Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch, das Sie unten herunterladen können.
Zubehör
Der HDS242 wird standardmäßig geliefert mit:
- 2x 18650er Batterien
- USB-Kabel
- Satz Messleitungen
- Sonde
- 2x BNC - Krokodilklemmenkabel
- Netzadapter
- Tragetasche
Vor-und Nachteile
- Sehr erschwinglich
- Funktioniert auch als True-RMS-Multimeter und Funktionsgenerator
- USB-Funktionen
- Minimale Empfindlichkeit von 10 mV/Div
- Triggerung nur an Flanken
- Begrenzter Speicher
- Leert die Batterie, wenn das Messgerät ausgeschaltet ist
- Begrenzte mathematische Funktionen
Downloads
| Owon HDS200(S) series user manual |  (1.64 MB) | Download |
| Owon HDS200(S) series datasheet | (151.53 KB) | Download |
| HDS200 Handbuch Deutsch | (1.44 MB) | Download |
