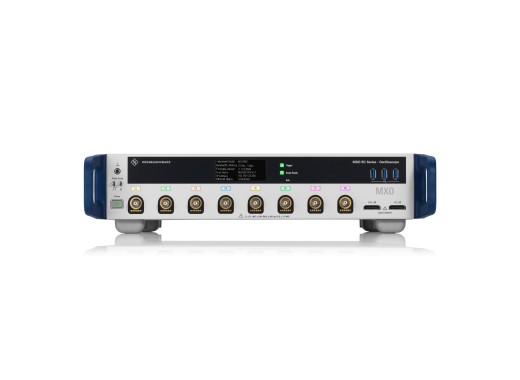

Rohde & Schwarz MXO5C-810 oscilloscope
Details
Das MXO5C-810 von Rohde & Schwarz ist die 8-kanalige 1-GHz-Version der Oszilloskope der MXO5C-Serie. Die MXO5C-Serie ist die kompakte Version der MXO5-Serie, die ohne das große Touchscreen-Display auskommt. Stattdessen verfügt sie über ein 2,9-Zoll-E-Ink-Display mit geringem Stromverbrauch, auf dem wichtige Informationen wie der Verbindungsstatus für eine schnelle Einrichtung angezeigt werden. Die Höhe von 2 HE ermöglicht auch die Rackmontage des Oszilloskops. Darüber hinaus sind bis zu 16 Kanäle durch Stapeln mit einem zusätzlichen Oszilloskop der MXO5- oder MXO5C-Serie verfügbar. Diese Oszilloskopserie zeichnet sich durch eine extrem hohe Wellenformerfassungsrate von 4,5 Millionen Wellenformen/s aus. Jeder Analogkanal verfügt über eine im Vergleich zu anderen Oszilloskopen hohe Speichertiefe von 500Mpts, die zudem auf 1Gpts erweitert werden kann. Die MXO5-Serie hat eine vertikale Auflösung von 12 Bit und eine vertikale Auflösung von 18 Bit für den High-Definition-Modus. Das Oszilloskop ist sehr leise und erzeugt kaum Kühlungsgeräusche. Es hat ein niedriges Grundrauschen von -160dBm/Hz und einen genauen und schnellen Trigger von < 21ns.
Wir können mehrere Optionen und Zubehör anbieten, bitte kontaktieren Sie uns für ein individuelles Angebot.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | Bandbreite | Kanäle | Preis |
|---|---|---|---|
| MXO5C-43 | 350 MHz | 4 | |
| MXO5C-45 | 500 MHz | 4 | |
| MXO5C-410 | 1 GHz | 4 | |
| MXO5C-420 | 2 GHz | 4 | |
| MXO5C-81 | 100 MHz | 8 | |
| MXO5C-82 | 200 MHz | 8 | |
| MXO5C-83 | 350 MHz | 8 | |
| MXO5C-85 | 500 MHz | 8 | |
| MXO5C-810 | 1 GHz | 8 | |
| MXO5C-820 | 2 GHz | 8 |
Technische Daten
| Speichertiefe | 500 Mpts (pro Kanal) |
| Abtastrate | 20 GS/s (geteilt durch die Anzahl der aktiven Kanäle) 10 GS/s (geteilt durch die Anzahl der aktiven Kanäle im HD-Modus) |
| Wellenform-Erfassungsrate | 4.500.000 wfm/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Vertikale Auflösung | 12 Bit Standard bis zu 18 Bits im HD-Modus |
| Schnittstellen | USB-Host, USB-Gerät, RJ-45, HDMI, DisplayPort++ |
| Dekodier-Optionen | IIC, SPI, UART/RS232, CAN, LIN |
| Anzeige | 2,9" E-Tinte |
| Abmessungen | 445 x 89 x 358 mm |
| Gewicht | 9,1 kg |
Optionen
| 500 MHz Bandbreitenerweiterung (nur 4CH) (Software) | MXO5C-B405 | |
| 1GHz Bandbreitenerweiterung (nur 4CH) (Software) | MXO5C-B410 | |
| 2GHz Bandbreitenerweiterung (nur 4CH) (Software) | MXO5C-B420 | |
| 200 MHz Bandbreitenerweiterung (nur 8CH) (Software) | MXO5C-B802 | |
| 350 MHz Bandbreitenerweiterung (nur 8CH) (Software) | MXO5C-B803 | |
| 500-MHz-Bandbreitenaufrüstung (nur 8CH) (Software) | MXO5C-B805 | |
| 1GHz Bandbreitenerweiterung (nur 8CH) (Software) | MXO5C-B810 | |
| 2GHz Bandbreitenerweiterung (nur 8CH) (Software) | MXO5C-B820 | |
| Mixed-Signal-Option mit 2x RT-ZL04 Logiktastköpfen (Hardware & Software) | MXO5C-B1 | |
| Funktionsgenerator (Software) | MXO5C-B6 | |
| 1Gpts Speicheraufrüstung (Software) | MXO5C-B110 | |
| Leistungsanalyse (Software) | MXO5C-K31 | |
| Frequenzganganalyse (Software) | MXO5C-K36 | |
| I2C/SPI/UART/RSserieller Trigger und Dekodierung (Software) | MXO5C-K510 | |
| CAN/CAN-FD/CAN-XL/LIN/SENT serieller Trigger und Dekodierung (Software) | MXO5C-K520 | |
| ARINC429/MIL-STD-1553/SpaceWire serieller Trigger und Dekodierung (Software) | MXO5C-K530 | |
| SPMI/REFE/I3C serieller Trigger und Dekodierung (Software) | MXO5C-K550 | |
| 10BASE-T1S und 100BASE-T1 serieller Trigger und Dekodierung (Software) | MXO5C-K560 | |
| Anwendungspaket (Software) | MXO5C-PK1 |
Zubehör
Im Lieferumfang der MXO5C-Serie sind enthalten:- 1x Netzkabel
- 1x passiver 700-MHz-Tastkopf (10:1) pro Kanal
- 1x Zubehörtasche
Downloads
| R&S MXO5C - Datasheet |  (1012.79 KB) | Download |
| R&S MXO5C - User manual | (30.69 MB) | Download |
