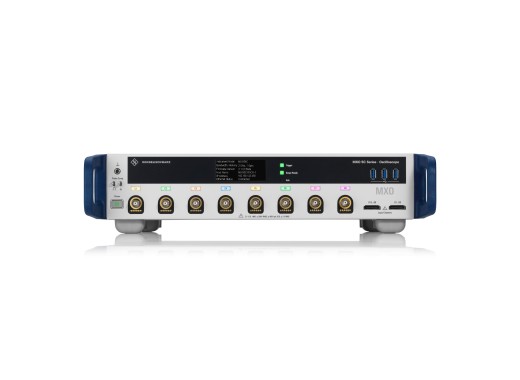

Rohde & Schwarz MXO5C-820 Oszilloskop
Aktion! Dieses Produkt ist vorübergehend bis zum 30. November 2026 im Preis reduziert!
Details
Das MXO5C-820 von Rohde & Schwartz ist die 2-GHz-Version mit 8 Kanälen der Oszilloskope der MXO5C-Serie. Die MXO5C-Serie ist die kompakte Ausführung der MXO5-Serie ohne das große Touchscreen-Display. Stattdessen verfügt es über ein 2,9-Zoll-E-Ink-Display mit geringem Stromverbrauch, das wichtige Informationen wie den Verbindungsstatus anzeigt und so eine schnelle Einrichtung ermöglicht. Dank der Bauhöhe von 2U lässt sich das Oszilloskop zudem in ein Rack einbauen. Darüber hinaus stehen durch die Kombination mit einem zusätzlichen Oszilloskop der MXO5- oder MXO5C-Serie bis zu 16 Kanäle zur Verfügung. Diese Oszilloskopserie zeichnet sich durch eine extrem hohe Erfassungsrate von 4,5 Millionen Wellenformen/s aus. Jeder analoge Kanal verfügt über eine im Vergleich zu anderen Oszilloskopen hohe Speichertiefe von 500 Mpts. Die Speichertiefe kann auch auf 1 Gpts erweitert werden. Die MXO5-Serie hat eine vertikale Auflösung von 12 Bit und eine vertikale Auflösung von 18 Bit für den High-Definition-Modus. Das Oszilloskop ist sehr leise und erzeugt kaum Kühlgeräusche. Es hat ein niedriges Grundrauschen von -160 dBm/Hz und eine genaue und schnelle Auslösung von&; 21 ns.
Wir führen in unserem Sortiment mehrere Optionen und Zubehörteile, bitte kontaktieren Sie uns für ein individuelles Angebot.
Modellübersicht
| Modell | Bandbreite | Kanäle | Preis |
|---|---|---|---|
| MXO5C-43 | 350 MHz | 4 | |
| MXO5C-45 | 500 MHz | 4 | |
| MXO5C-410 | 1 GHz | 4 | |
| MXO5C-420 | 2 GHz | 4 | |
| MXO5C-81 | 100 MHz | 8 | |
| MXO5C-82 | 200 MHz | 8 | |
| MXO5C-83 | 350 MHz | 8 | |
| MXO5C-85 | 500 MHz | 8 | |
| MXO5C-810 | 1 GHz | 8 | |
| MXO5C-820 | 2 GHz | 8 |
Technische Daten
| Speichertiefe | 500 Mpts (pro Kanal) |
| Abtastrate | 20 GS/s (geteilt durch die Anzahl der aktiven Kanäle) 10 GS/s (geteilt durch die Anzahl der aktiven Kanäle im HD-Modus) |
| Wellenformerfassungsrate | 4.500.000 wfm/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Vertikale Auflösung | 12 Bit (Standard) bis zu 18 Bit im HD-Modus |
| Schnittstellen | USB-Host, USB-Gerät, RJ-45, HDMI, DisplayPort++ |
| Dekodierungsoptionen | IIC, SPI, UART/RS232, CAN, LIN |
| Anzeige | 2,9-Zoll-E-Ink |
| Abmessungen | 445 x 89 x 358 mm |
| Gewicht | 9,1 kg |
Optionen
| Erweiterung der Bandbreite auf 500 MHz (nur 4 Kanäle) (Software) | MXO5C-B405 | |
| Erweiterung der Bandbreite auf 1 GHz (nur 4 Kanäle) (Software) | MXO5C-B410 | |
| Erweiterung der Bandbreite auf 2 GHz (nur 4 Kanäle) (Software) | MXO5C-B420 | |
| Erweiterung der Bandbreite auf 200 MHz (nur 8 Kanäle) (Software) | MXO5C-B802 | |
| Erweiterung der Bandbreite auf 350 MHz (nur 8 Kanäle) (Software) | MXO5C-B803 | |
| Erweiterung der Bandbreite auf 500 MHz (nur 8 Kanäle) (Software) | MXO5C-B805 | |
| Erweiterung der Bandbreite auf 1 GHz (nur 8 Kanäle) (Software) | MXO5C-B810 | |
| Erweiterung der Bandbreite auf 2 GHz (nur 8 Kanäle) (Software) | MXO5C-B820 | |
| Mixed-Signal-Option mit 2x RT-ZL04-Logik-Sonden (Hardware & Software) | MXO5C-B1 | |
| Funktionsgenerator (Software) | MXO5C-B6 | |
| Speichererweiterung auf 1 Gpts (Software) | MXO5C-B110 | |
| Leistungsanalyse (Software) | MXO5C-K31 | |
| Frequenzganganalyse (Software) | MXO5C-K36 | |
| Serielle Triggerung und Dekodierung für I2C/SPI/UART/RS (Software) | MXO5C-K510 | |
| Serielle Triggerung und Dekodierung für CAN/CAN-FD/CAN-XL/LIN/SENT (Software) | MXO5C-K520 | |
| Serielle Triggerung und Dekodierung für ARINC429/MIL-STD-1553/SpaceWire (Software) | MXO5C-K530 | |
| Serielle Triggerung und Dekodierung für SPMI/REFE/I3C (Software) | MXO5C-K550 | |
| Serielle Triggerung und Dekodierung für 10BASE-T1S und 100BASE-T1 (Software) | MXO5C-K560 | |
| Anwendungspaket (Software) | MXO5C-PK1 |
Zubehör
Die MXO5C-Serie wird mit folgendem Zubehör geliefert:- 1x Netzkabel
- 1x 700 MHz passiver Tastkopf (10:1) pro Kanal
- 1x Zubehörtasche
Downloads
| R&S MXO5C - Datasheet |  (1012.79 KB) | Download |
| R&S MXO5C - User manual | (30.69 MB) | Download |
